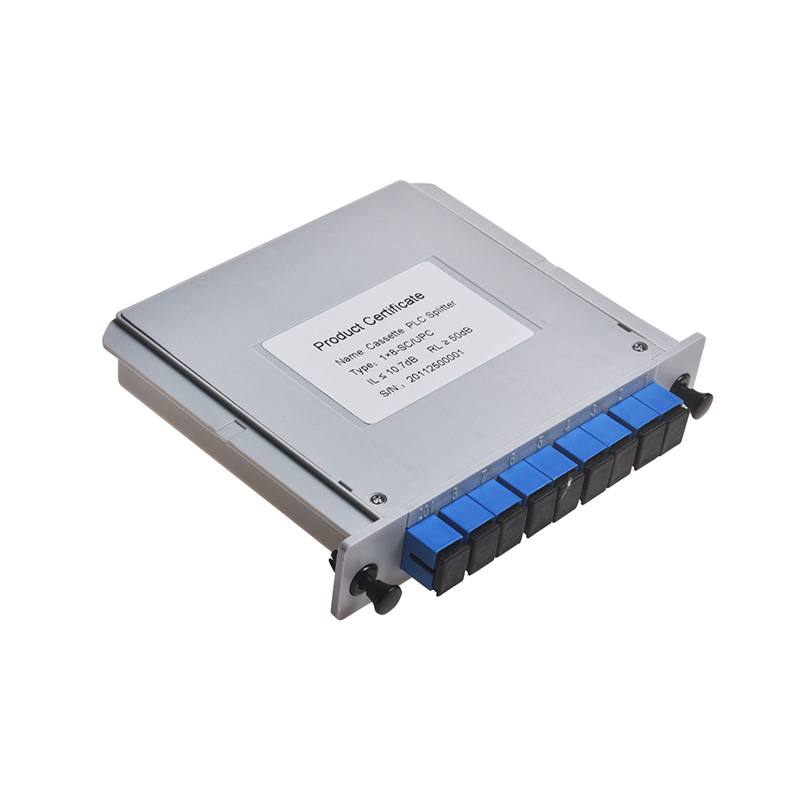

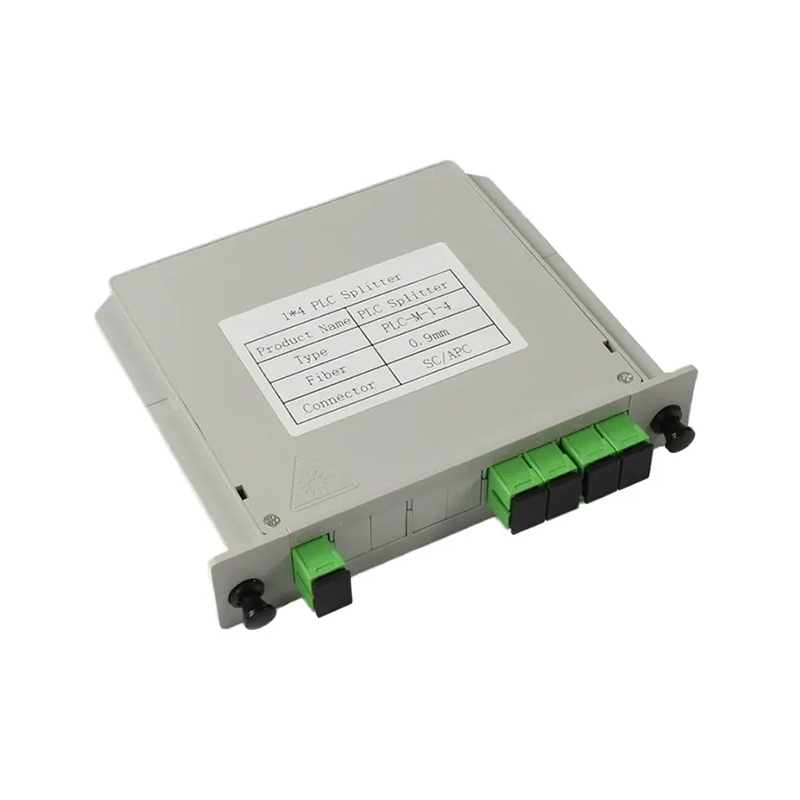

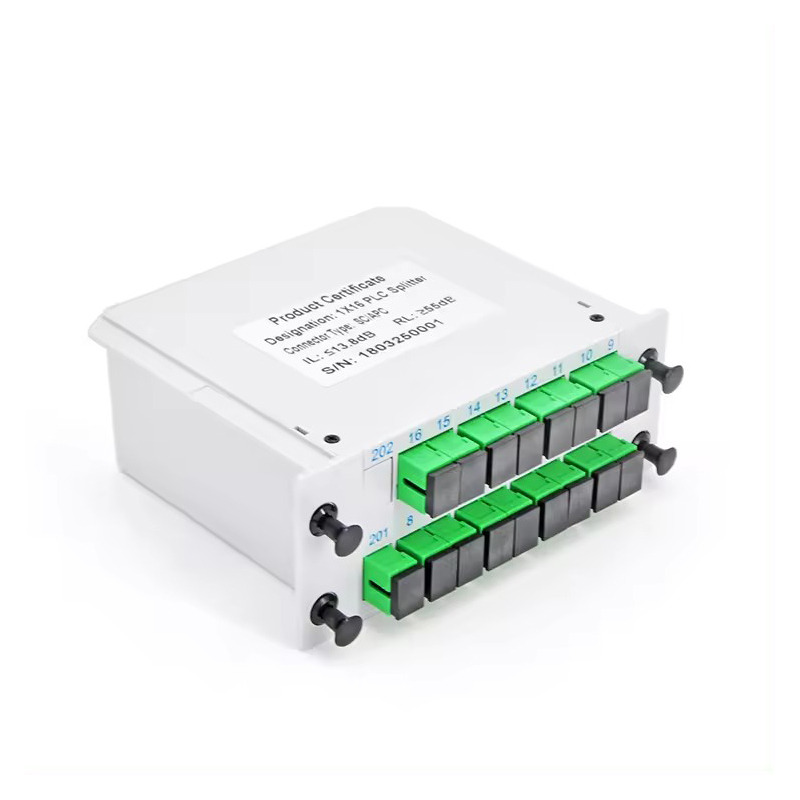

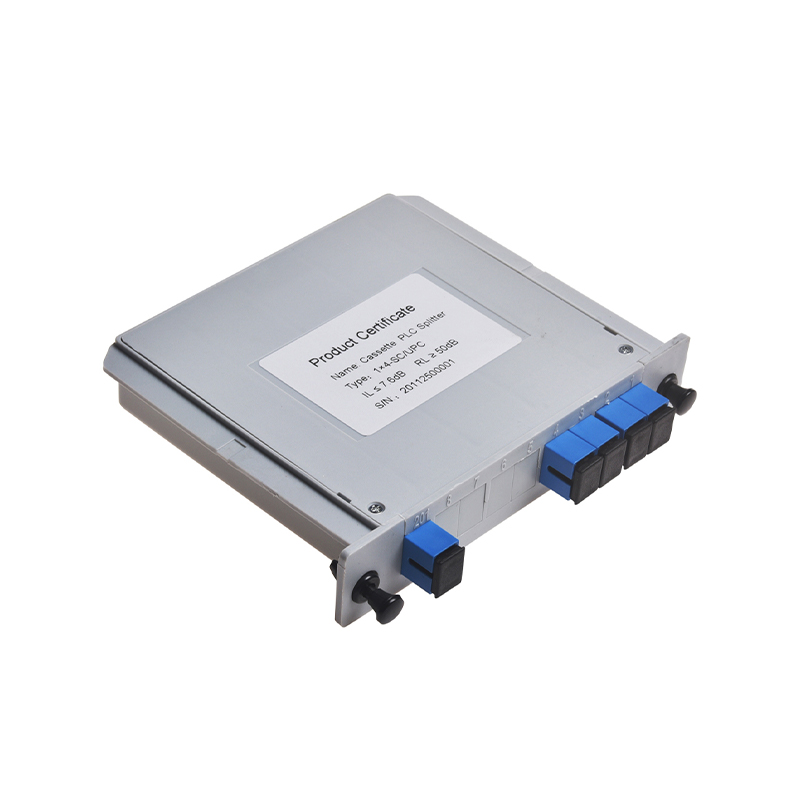

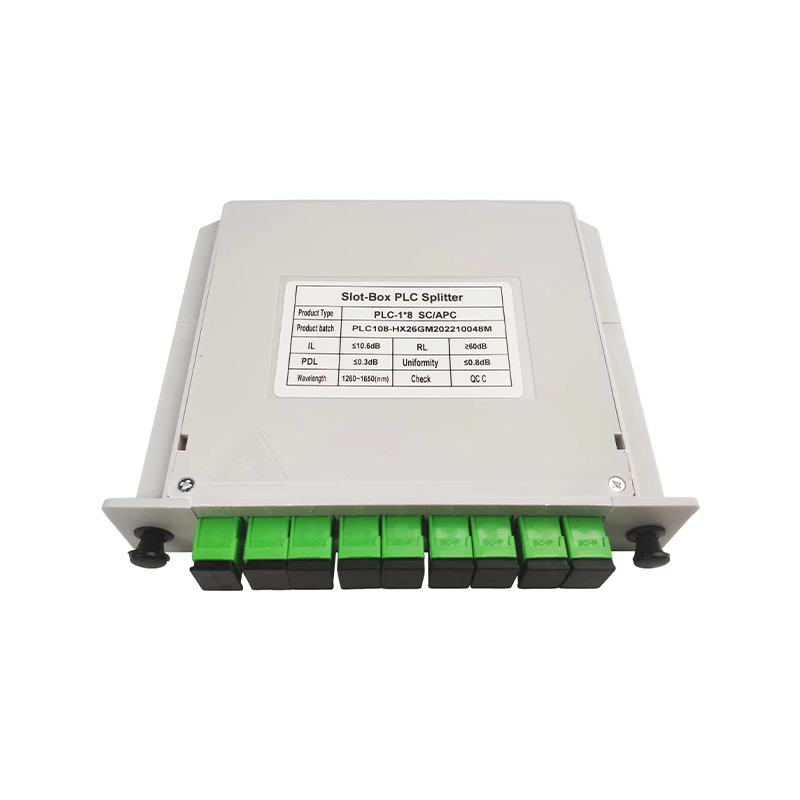

Séparateur optique de PLC de fibre de cassette de LGX est un dispositif optique passif basé sur la technologie de guide d'onde optique planaire (PLC), conditionné dans un boîtier modulaire de taille standard LGX (Lucent Gateway Exchange). Sa fonction principale est de distribuer uniformément l'énergie du signal optique d'entrée vers plusieurs ports de sortie selon le rapport de division prédéfini, de manière à réaliser une transmission point à multipoint des signaux optiques.
1. Technologie de base : API
Principe de fonctionnement : des chemins de guides d'ondes optiques de précision sont réalisés sur un substrat de quartz en utilisant la technologie des semi-conducteurs. Le signal optique d'entrée est couplé et divisé dans la zone de division du guide d'ondes.
Principales caractéristiques :
Uniformité divisée : la puissance optique de chaque port de sortie est hautement cohérente.
Insensibilité à la longueur d'onde : il peut fonctionner de manière stable dans une large plage de longueurs d'onde de 1 260 nm à 1 650 nm (couvrant la bande de communication principale de la fibre optique monomode).
Haute stabilité et fiabilité : structure de parcours entièrement en verre, bonne adaptabilité environnementale et longue durée de vie.
Compacité : la puce est de petite taille et permet de réaliser facilement un emballage intégré haute densité.
2. Caractéristiques de l'emballage de la boîte LGX
L'emballage en boîte LGX (Lucent Gateway Exchange) est une incarnation importante de la production standardisée de Ningbo Goshining. Il suit strictement les normes internationales telles que la norme CEI 61754. La largeur typique est un multiple de 1 pouce (25,4 mm) et peut être adaptée de manière transparente au panneau adaptateur LGX des répartiteurs de fibre optique (ODF), des boîtiers de distribution (ODB) et des boîtiers de connexion croisée (OCC) standard.
Taille standardisée : conforme aux spécifications de la coque LGX définies par la norme CEI 61754 et d'autres normes (largeur typique 1 pouce/multiples de 25,4 mm), facile à installer dans le panneau adaptateur universel LGX du cadre de distribution de fibre optique (ODF) standard, du boîtier de distribution de fibre optique (ODB), du boîtier de connexion croisée de fibre optique (OCC).
Conception modulaire : la structure plug-and-play simplifie les processus d'installation, de maintenance, d'extension et de gestion des ports.
Protection des ports : fournissez des adaptateurs (tels que SC, LC, FC, etc.) ou des prises en queue de cochon pour protéger efficacement l'extrémité du connecteur de fibre optique.
Structure interne : contient généralement une puce de séparation PLC, un réseau de fibres d'entrée/sortie (FA), de la colle correspondante, des composants de renforcement, etc., encapsulés dans une coque en métal ou en plastique à haute résistance pour garantir les performances optiques et la résistance mécanique.
3. Principaux paramètres techniques
Ningbo Goshining propose une gamme complète de ratios de succursales de 1x2 à 1x64, 2x4 à 2x32, et peut personnaliser des produits spéciaux à ratio de succursales en fonction des besoins du client.
Les paramètres suivants sont des spécifications typiques et les valeurs spécifiques dépendent du modèle (rapport de branchement, type de port) :
Rapport de branchement - Commun : 1x2, 1x4, 1x8, 1x16, 1x32, 1x64 ; 2x4, 2x8, 2x16, 2x32, etc.
Longueur d'onde de fonctionnement : 1 260 nm ~ 1 650 nm (couvre généralement la bande du système monomode : bande O/E/S/C/L).
Perte d'insertion (IL) - valeur minimale théorique écart d'uniformité de perte supplémentaire. Exemple : la valeur typique de 1x32 est d'environ 16,5 dB ~ 17,5 dB
Uniformité - Caractérise la différence de perte de chaque port de sortie. Exemple : ≤ 1,0 dB (1xN)
Perte dépendante de la polarisation -- (PDL) ≤ 0,3 dB
Directivité/perte de retour -- (RL) ≥ 55 dB (extrémité d'entrée)
Température de fonctionnement : 40 °C ~ 85 °C (norme industrielle)
Température de stockage --40 °C ~ 85 °C
Type de fibre : fibre monomode G.652.D.
Type d'adaptateur : SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC, etc. (en option)
Taille du paquet : LGX standard (par exemple, une hauteur de 1U peut accueillir plusieurs modules)
4. Scénarios d'application typiques
Réseau optique passif (PON) : nœud de séparation optique central du réseau FTTx (Fiber to the Home/Building/Node) (par exemple, distribution du signal entre OLT et plusieurs ONU/ONT).
Cadre/boîte de distribution de fibre (ODF/ODB) : distribution et gestion du chemin optique interne de la salle informatique centrale et du centre de données.
Fibre jusqu'à l'antenne (FTTA) : division du signal optique dans les réseaux d'accès sans fil distribués (DAS) et les réseaux fronthaul/midhaul 5G.
Télévision par câble (CATV) : Distribution multipoint de signaux optiques dans les réseaux HFC.
Test et mesure : lorsqu'un signal de source lumineuse unique doit être distribué simultanément à plusieurs équipements de test ou points de surveillance.
5. Points de sélection et d'installation
Ratio de partage : déterminé en fonction de la topologie du réseau et du nombre d'utilisateurs finaux.
Type de port : sélectionnez un adaptateur qui correspond au connecteur fibre optique existant (SC, LC, FC) et à la face d'extrémité (UPC bleu, APC vert) dans le système.
Environnement d'installation : confirmez que l'appareil (ODF/ODB) prend en charge l'installation standard du module de cassette LGX.
Gestion des fibres : faites attention au rayon de courbure des fibres (≥ 30 mm) lors de l'installation pour éviter une flexion ou une compression excessive des tresses.
Nettoyage : Avant l'installation et la connexion, des outils professionnels doivent être utilisés pour nettoyer la face d'extrémité du connecteur de fibre et le port de l'appareil.
