Comment choisir une fermeture d'épissure de fibre optique ?

Choisir la bonne fermeture d'épissure de fibre optique revient à quatre facteurs essentiels : environnement d'installation, configuration de l'entrée de câble, capacité de nombre de fibres et méthode d'étanchéité . Faites-les correctement et vous obtiendrez une fermeture qui protégera les épissures pendant 20 ans. Si vous vous trompez, la pénétration d’humidité ou une défaillance mécanique peut détruire un segment entier du réseau. Ce guide décompose chaque facteur avec des données spécifiques pour vous aider à prendre la bonne décision.

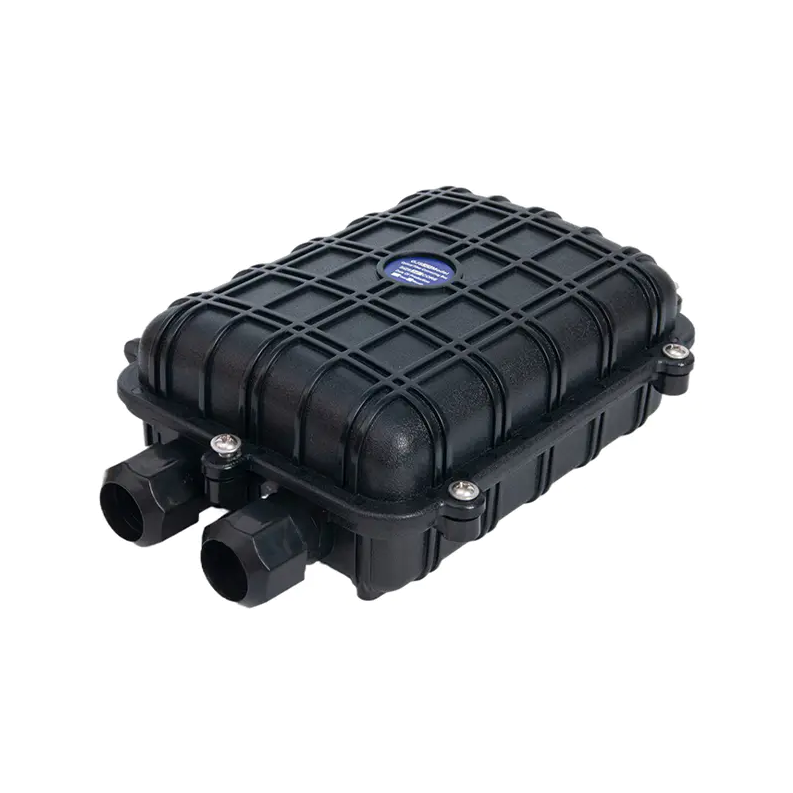

Qu'est-ce qu'un Fermeture d'épissure de fibre optique et pourquoi le choix est-il important ?

Une fermeture d'épissure de fibre optique (FOSC) est une enceinte scellée qui protège les épissures de fibres des dommages environnementaux : humidité, poussière, rayonnement UV, variations de température et contraintes mécaniques. Ils sont utilisés au niveau des joints de câbles, des points de dérivation et des emplacements de terminaison dans les réseaux de fibre optique aériens et souterrains.

Une fermeture mal adaptée est l’une des causes les plus courantes de défaillance des réseaux fibre optique sur le terrain. Par exemple, l'utilisation d'une fermeture de dôme classée IP67 dans une chambre forte souterraine inondée à plusieurs reprises (qui nécessite au minimum IP68 avec une immersion de 1 mètre pendant 24 heures) peut entraîner une défaillance complète de l'épissure dans un délai de 6 à 18 mois. Une bonne spécification évite un réépissage coûteux et des temps d'arrêt du réseau.

Étape 1 – Identifiez l’environnement d’installation

L'environnement est le critère de sélection le plus important. Il détermine l'indice de protection (IP) requis, la qualité du matériau et le facteur de forme de la fermeture.

Installations aériennes

Les fermetures aériennes sont montées sur des poteaux ou attachées à un fil messager. Ils doivent résister Exposition aux UV, charge de vent et cycles de température de -40°C à 70°C . Recherchez des boîtiers en polycarbonate ou ABS stabilisés aux UV et un indice IP55 minimum. Les fermetures horizontales (bout à bout) sont le choix standard pour les antennes en raison de leur facilité de montage et de rentrée.

Souterrain / Directement enterré

Les fermetures directement enterrées doivent être étanche jusqu'à au moins IP68 — généralement conçu pour une immersion à 1 à 3 mètres pendant 24 à 72 heures en fonction des conditions du sol. Les fermetures de type dôme avec joint en gel ou thermorétractable sont largement utilisées ici. Évitez les fermetures avec des couvercles scellés uniquement par des boulons ; la rentrée sans endommager le joint est essentielle pour la maintenance future.

Voûtes et regards souterrains

Les regards et les trous de main constituent l’environnement le plus hostile. Ces espaces peuvent être inondés à plusieurs reprises, accumuler des gaz et exposer les fermetures à l'activité des rongeurs. Préciser Fermetures classées IP68 avec étanchéité mécanique (joints de compression ou bandes en acier inoxydable) plutôt que des systèmes à base de gel, qui peuvent se dégrader sous des cycles d'inondation répétés.

Contremarches intérieures/bâtiment

Les fermetures intérieures dans les colonnes montantes de conduits ou les salles d'équipement nécessitent une protection contre la pénétration inférieure (IP20 ou IP44 sont souvent suffisantes) mais peuvent devoir répondre à des normes ignifuges telles que UL 94 V-0 ou CEI 60332. Les fermetures compactes en ligne ou sur plateau sont typiques ici.

Étape 2 – Sélectionnez le bon type de fermeture

Les fermetures d'épissure de fibre optique se présentent sous trois facteurs de forme principaux. Chacun convient à différents scénarios de déploiement :

Fermetures de dôme utilisez une conception à base et dôme scellée avec un écrou à compression ou un anneau de serrage. Ils offrent une excellente étanchéité IP68 et fonctionnent bien dans les environnements très humides. L'inconvénient : l'accès aux internes nécessite de dévisser la coupole, ce qui peut s'avérer encombrant dans des voûtes confinées.

Fermetures horizontales (bout à bout) ont une coque cylindrique qui se divise dans le sens de la longueur, ce qui rend l'accès au plateau d'épissure rapide et facile. Cela les rend privilégiés pour les déploiements aériens où les techniciens travaillent sur des poteaux avec un temps et un espace limités.

Fermetures en ligne permettent aux câbles de passer directement à travers les deux extrémités, ce qui les rend idéaux pour les joints de câbles à mi-portée dans les systèmes de conduits ou les colonnes montantes des bâtiments. Ils offrent généralement l’encombrement le plus compact.

Étape 3 – Déterminer le nombre de fibres et la capacité du plateau d’épissure

Dimensionnez toujours la fermeture pour au moins 25 à 50 % de fibres en plus que ce qui est actuellement nécessaire . Les extensions de réseau sont courantes et la réouverture d'une fermeture enterrée pour l'échanger contre une unité plus grande est coûteuse et perturbatrice.

Indicateurs de capacité clés à vérifier :

• Nombre de plateaux d'épissure : Chaque plateau standard contient 12 à 24 épissures (fusion ou mécanique). Un point d'épissure de 48 fibres nécessite un minimum de 2 à 4 plateaux.
• Ports de câbles : Comptez le nombre de câbles entrant et sortant. Un point de dérivation avec 1 alimentation et 4 câbles de distribution nécessite au moins 5 ports. La plupart des fermetures de dôme offrent 3 à 6 ports ; les fermetures horizontales peuvent en avoir 8 ou plus.
• Hauteur d'empilage des plateaux : Dans les fermetures à dôme en particulier, la hauteur interne de la pile de plateaux limite le nombre de plateaux pouvant être placés – généralement 6 à 12 plateaux dans une unité à dôme standard.

Pour les points de distribution FTTH (fibre jusqu'au domicile), les boîtiers gérant 48 à 96 fibres avec 4 à 6 ports sont typiques. Pour les câbles de base ou d'alimentation, une capacité de 144 à 576 fibres avec 8 à 12 ports est plus courante.

Étape 4 – Évaluer la méthode de scellement

Le système d'étanchéité détermine à la fois le niveau de protection contre la pénétration et la facilité de réinsertion ultérieure de la fermeture. Les trois méthodes principales sont :

Gel d'étanchéité

Le scellement au gel (ou à la graisse) remplit les ports d'entrée de câbles avec un composé semi-solide qui s'adapte aux formes irrégulières des câbles. Il offre des performances IP68 fiables et est facile à installer. Cependant, le gel peut sécher ou attirer des débris avec le temps, et sa rentrée nécessite un nettoyage, ce qui ajoute du temps d'entretien. Idéal pour déploiements permanents ou à faible réentrée .

Étanchéité mécanique/compression

Des joints de compression et des passe-fils en caoutchouc scellent les ports de câbles lorsqu'ils sont serrés avec des vis ou des anneaux de serrage. Ceux-ci permettent rentrée sans outil ou sans effort et ne laisse aucun résidu. Ils sont idéaux pour les chambres fortes et les regards dont la fermeture peut être consultée plusieurs fois par an. Évalué jusqu'à IP68 lorsqu'il est correctement installé.

Scellement thermorétractable

Une gaine thermorétractable avec revêtement adhésif est appliquée sur les entrées de câbles à l'aide d'un pistolet thermique. Une fois appliqué, il crée un joint permanent et très fiable. Le compromis est que la rentrée nécessite de couper la gaine thermorétractable , ce qui le rend adapté uniquement aux points d'épissure qui seront rarement, voire jamais, revisités. Souvent utilisé pour les applications sous-marines ou sur les infrastructures critiques où l'herméticité à long terme est la priorité absolue.

Étape 5 - Vérifiez la compatibilité du câble et le diamètre d'entrée

Toutes les fermetures n'acceptent pas tous les types de câbles. Avant d'acheter, vérifiez les points suivants :

• Plage de diamètre extérieur du câble : La plupart des fermetures acceptent des câbles de 5 mm à 25 mm, mais certaines fermetures en dôme ne prennent en charge que des câbles jusqu'à 16 mm. Les câbles armés ont souvent des diamètres plus importants et nécessitent des kits de ports spécifiques.
• Type de câble : Les câbles de dérivation plats, les câbles ronds à tubes libres et les câbles plats ont chacun des exigences d'entrée différentes. Confirmez que la fermeture prend en charge la géométrie spécifique de votre câble.
• Ancrage des éléments de force : Les câbles armés ou autoportants nécessitent des ancrages de renfort à l'intérieur de la fermeture pour empêcher la tension d'atteindre les plateaux d'épissure. Assurez-vous que la fermeture dispose d’un matériel d’ancrage compatible.

Étape 6 – Vérifier la conformité aux normes

Les fermetures réputées sont testées par rapport aux normes internationalement reconnues. Lors de l’évaluation d’un produit, recherchez la conformité :

Un boîtier indiquant la conformité IP68 sans référence à la méthodologie de test CEI 60529 doit être traité avec prudence. Demandez toujours des rapports de tests tiers auprès des fournisseurs pour les déploiements critiques.

Erreurs courantes à éviter lors de la sélection d'une fermeture d'épissure de fibre

• Sous-estimer la croissance des fibres : Une fermeture dimensionnée exactement pour le nombre de fibres d'aujourd'hui nécessitera un remplacement coûteux à mesure que la capacité augmente. Prévoyez toujours une hauteur libre d’au moins 50 %.
• Ignorer la fréquence de rentrée : Si un point d'épissure est accessible tous les trimestres pour la maintenance ou de nouvelles chutes, une fermeture thermorétractable n'est pas pratique. Adaptez la méthode de scellement à votre modèle opérationnel.
• Choisir IP67 pour les chambres fortes inondées : IP67 couvre une immersion de 30 minutes à 1 mètre. De nombreuses voûtes souterraines subissent des inondations soutenues bien au-delà de cette limite. IP68 avec des indices de profondeur et de durée spécifiques n'est pas négociable dans ces conditions.
• Surveiller la gestion des rayons de courbure : Les câbles à fibre optique ont un rayon de courbure minimum (généralement 20 × le diamètre du câble pour l'installation, 10 × pour le long terme). Les fermetures avec des guides d'acheminement internes inadéquats provoquent des pertes par micro-courbure et une éventuelle défaillance de la fibre.
• Kits d'étanchéité pour champs sautant : De nombreuses fermetures nécessitent des kits d'étanchéité de port installables sur site pour les ports inutilisés. Laisser les ports ouverts, même plafonnés, peut compromettre l'indice de protection IP au fil du temps dans des environnements difficiles.

Liste de contrôle de sélection rapide

Utilisez cette liste de contrôle avant de finaliser un fermeture d'épissure de fibre optique achat :

1. Confirmer l'environnement d'installation : aérien, conduit souterrain, directement enterré, voûte ou intérieur
2. Déterminer l'indice IP requis : IP55 (aérien) / IP67 (submersion occasionnelle) / IP68 (submersion continue)
3. Comptez le nombre total de fibres aujourd'hui et ajoutez 50 % pour la croissance — sélectionnez une fermeture qui atteint ou dépasse ce nombre.
4. Compter les entrées de câbles (ports) nécessaires, y compris les pièces de rechange pour les futurs câbles
5. Mesurez les diamètres extérieurs des câbles et confirmez la compatibilité avec la gamme de kits de ports du boîtier de fermeture.
6. Sélectionnez le type de scellement : gel (permanent), mécanique/compression (rentrée fréquente) ou thermorétractable (très permanent)
7. Vérifier la conformité à la norme CEI 60529 et aux normes régionales pertinentes (GR-771, EN 50411)
8. Confirmez que les guides de rayon de courbure internes conviennent aux spécifications de votre câble
9. Vérifiez que les ancrages des éléments de renforcement sont inclus pour les câbles armés ou autoportants
10. Demandez des rapports de tests tiers pour l'indice de protection IP et les performances environnementales
