Quelle est la différence entre les cordons de brassage OM3 et OM4 ?

La principale différence entre les coudons de brassage OM3 et OM4 réside dans la bande passante et la distance de transmission : OM4 offre une bande passante modale effective (EMB) de 4 700 MHz·km — soit plus du double des 2 000 MHz·km de l'OM3 — et prend en charge l'Ethernet 100G sur 150 mètres, contre seulement 100 mètres pour l'OM3. Les deux sont des types de fibres multimodes partageant la même structure cœur/gaine de 50/125 μm, mais OM4 utilise un processus de fabrication de fibres plus raffiné, ce qui en fait le choix préféré pour les centres de données haute densité et les environnements réseau gourmands en bande passante.

Cordon de brassage OM3 vs OM4 : Spécifications techniques clés

Comprendre les différences techniques entre OM3 et OM4 est la base pour prendre la bonne décision en matière de câblage. Le tableau ci-dessous résume côte à côte les paramètres les plus importants.

Pourquoi OM4 offre-t-il une plus grande bande passante et une plus longue portée ?

L'avantage en termes de performances de l'OM4 provient d'un profil de réfraction à indice gradué plus précis dans le cœur de la fibre. Cette tolérance de fabrication plus stricte réduit le délai de mode différentiel (DMD), ce qui signifie que les impulsions lumineuses se propagent moins lors de leur déplacement, ce qui se traduit directement par une bande passante modale plus élevée et une distorsion du signal plus faible sur de plus longues distances.

Concrètement :

• OM3 fournit un EMB de 2 000 MHz·km , suffisant pour les applications 10G et 40G à distances modérées ;
• OM4 atteint 4 700 MHz·km — 2,35 × plus élevé — permettant une transmission 100G fiable avec des optiques parallèles telles que les émetteurs-récepteurs QSFP et QSFP28 ;
• Aux vitesses 40G et 100G, OM4 offre une portée supplémentaire de 50 mètres par rapport à OM3, ce qui est important dans les aménagements de grands centres de données.

Cette différence est particulièrement visible lorsqu’elle est associée à des sources lumineuses VCSEL (Vertical-Cavity Surface-Emitting Laser), qui sont très sensibles à la bande passante modale de la fibre qu’elles pilotent.

Comment s'identifier Cordon de brassage OM3 vs OM4s Visuellement

L'identification correcte des cordons de brassage OM3 et OM4 sur le terrain évite des inadéquations coûteuses. Les deux types peuvent être distingués par la couleur de la veste et l'étiquetage.

Couleur de la veste

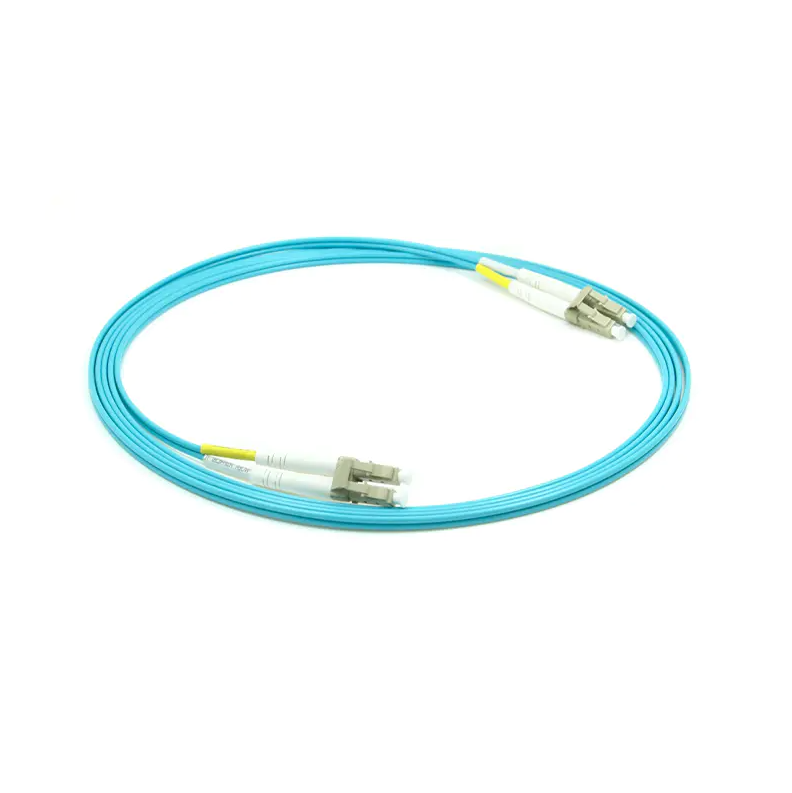

• OM3 : Aqua (bleu clair-vert) — la couleur standard selon TIA-568 ;
• OM4 : Erika Violet (violet clair) — recommandé par la CEI 60793-2-10 ; cependant, certains câbles OM4 utilisent également des gaines Aqua, donc la couleur seule n'est pas toujours définitive.

Étiquetage et marquages imprimés

Les cordons de brassage réputés porteront « OM3 » ou « OM4 » imprimé directement sur la gaine ou le connecteur, souvent accompagné de « 50/125 » ou d'une désignation de bande passante telle que « OM4 4700 ». Vérifiez toujours le marquage imprimé plutôt que de compter uniquement sur la couleur de la veste, en particulier lorsque vous vous approvisionnez auprès de plusieurs sources.

Les cordons de brassage OM3 et OM4 peuvent-ils être mélangés ?

Physiquement, oui – les deux types utilisent les mêmes dimensions de 50/125 μm, donc leurs connecteurs sont entièrement compatibles et peuvent être accouplés . Cependant, les mélanger dans une seule liaison dégrade les performances du segment de fibre de moindre qualité (principe du maillon le plus faible).

Par exemple, dans une liaison 40G :

• Une liaison entièrement OM4 prend en charge jusqu'à 150 mètres ;
• Le mélange des segments OM3 et OM4 réduit la distance maximale effective à La limite des 100 mètres de l'OM3 ;
• Un mélange fréquent peut également introduire une perte d'insertion supplémentaire due à une inadéquation de mode au point d'épissure, augmentant ainsi les taux d'erreur sur les bits.

Comme bonne pratique, utiliser une qualité de fibre constante dans chaque lien individuel . Ceci est particulièrement critique à 100G et plus, où toute perte de marge budgétaire de liaison devient beaucoup plus difficile à tolérer.

Distance de transmission maximale par vitesse du réseau

Quand choisir OM3 et quand choisir OM4

Le bon choix dépend de vos exigences actuelles en matière de vitesse, de la longueur des câbles et de la feuille de route de la mise à niveau.

Choisissez OM3 Quand :

• Votre réseau fonctionne à 10G avec des courses inférieures à 300 mètres ;
• Vous gérez un réseau de petite ou moyenne entreprise ou un réseau local de campus avec de courtes distances entre racks ;
• Il n’est pas nécessaire de migrer au-delà du 40G à court terme ;
• Vous remplacez les cordons de brassage dans une infrastructure OM3 existante pour maintenir la cohérence.

Choisissez OM4 Quand :

• Vous déployez Liaisons 40G, 100G ou plus rapides avec des courses approchant ou dépassant 100 mètres ;
• Vous construisez ou agrandissez un grand centre de données avec une architecture spine-leaf haute densité ;
• Votre feuille de route d'infrastructure comprend une migration vers la 400G dans les 5 à 10 prochaines années ;
• Vous utilisez des optiques parallèles (interfaces MPO/MTP) pour le câblage structuré du backbone.

Il est à noter que pour 400G et au-delà , l'industrie adopte de plus en plus la fibre multimode à large bande OM5, qui prend en charge le multiplexage par répartition en longueur d'onde courte (SWDM) pour augmenter considérablement la capacité de liaison. Cependant, OM4 reste le point idéal pour les déploiements 100G actuels.

Types de connecteurs et leur impact sur les performances OM3/OM4

Que vous choisissiez OM3 ou OM4, le type de connecteur et la qualité de l'extrémité sont tout aussi importants pour les performances globales de la liaison. Les connecteurs courants de cordons de brassage à fibres multimodes comprennent :

• LC Duplex : Le type le plus largement utilisé pour les émetteurs-récepteurs SFP/SFP/QSFP dans les applications 1G à 100G ; facteur de forme compact ;
• SC Duplex : Commun dans les réseaux d'entreprise traditionnels et les réseaux de stockage ;
• MPO/MTP : Utilisé pour la transmission parallèle 40G/100G/400G, regroupant 8, 12 ou 24 fibres dans un seul connecteur — essentiel pour le câblage de base du centre de données haute densité ;
• ST : Un connecteur de type baïonnette encore présent dans les équipements réseau existants.

Pour le style de polissage, les cordons de brassage multimodes utilisent généralement PC (contact physique) or UPC (Contact Ultra Physique) finitions d'extrémité, avec une perte d'insertion typique ≤ 0,3 dB. Évitez de connecter des connecteurs UPC multimodes à des connecteurs APC (Angled Physical Contact) : la différence d'angle de 8° provoque une rétro-réflexion et une perte de signal importantes, même s'ils peuvent physiquement s'accoupler.

Compatibilité ascendante et valeur d'investissement à long terme

OM4 est entièrement rétrocompatible avec les équipements OM3. Un cordon de brassage OM4 peut être branché directement sur n'importe quel port ou émetteur-récepteur conçu à l'origine pour OM3 sans aucun conflit physique. Cela signifie que la mise à niveau vers OM4 ne nécessite pas de remplacer le matériel existant.

Du point de vue du coût total de possession, le déploiement d'OM4 dans de nouvelles installations offre une durée de vie plus longue :

• Lorsqu'un réseau 10G est ensuite mis à niveau vers 100G, Le câblage OM4 peut rester en place sans tirer à nouveau la fibre ;
• Les passages OM3 approchant la limite de 100 mètres à 100G laissent peu de marge pour une expansion future, ce qui pourrait entraîner un projet de recâblage coûteux ;
• Pour les centres de données prévoyant une croissance continue de leur capacité sur un horizon de 5 à 10 ans, OM4 constitue le choix à long terme le plus économiquement viable.

Résumé : OM3 ou OM4 — Lequel devriez-vous choisir ?

La décision se résume à trois critères simples :

• Si votre vitesse actuelle est La 10G et les câbles sont inférieurs à 300 mètres , OM3 répond pleinement à vos besoins ;
• Si vous courez 40G ou 100G, ou les distances dépassent 100 mètres , OM4 est le bon choix ;
• Pour nouvelles constructions de centres de données ou tout réseau avec un chemin de mise à niveau clair , le déploiement d'OM4 dès le départ évite les futurs coûts de recâblage.

La différence fondamentale entre OM3 et OM4 ne réside pas dans leur structure physique (les deux sont des fibres multimodes à indice gradué de 50/125 μm) mais dans la précision de fabrication et la bande passante réalisable. OM4 est une mise à niveau des performances par rapport à OM3, et non un remplacement d'une technologie différente. Dans la bonne application, les deux constituent des solutions de fibre multimode fiables et conformes aux normes.
