Séparateur PLC à fibre optique

En tant que l'un des produits principaux de Ningbo Goshining Communication Technology Co., Ltd., le diviseur optique de PLC de fibre (séparateur de circuit d'onde lumineuse planaire) est un dispositif optique passif développé sur la base de la technologie de guide d'onde optique planaire. Il est utilisé pour distribuer uniformément un signal optique d'entrée unique vers plusieurs ports de sortie. Il s'agit d'un composant clé de la fibre jusqu'au domicile (FTTH), du réseau optique passif (PON) et du réseau de distribution de signaux optiques multi-nœuds. S'appuyant sur les capacités intégrées de l'entreprise en matière de conception, de production et de vente d'une gamme complète de produits à fibres optiques, Ningbo Goshining s'engage à fournir à ses clients des répartiteurs PLC de haute qualité et de haute fiabilité et des solutions de communication optique à guichet unique pour répondre aux divers besoins allant de l'accès domestique aux réseaux fédérateurs.

Principe de fonctionnement
Le séparateur PLC utilise des processus semi-conducteurs (tels que la photolithographie et la gravure) pour créer des structures de guides d'ondes micro-optiques sur des substrats de quartz. Une fois que le signal optique d'entrée entre dans le guide d'ondes de branche de type Y, la structure de division en cascade est utilisée pour obtenir une distribution de puissance optique 1xN ou 2xN. Le principe de division est basé sur le couplage de modes et la distribution d'énergie du champ électromagnétique dans le guide d'ondes. La conception du répartiteur PLC de Ningbo Goshining optimise les paramètres de structure du guide d'ondes pour garantir l'uniformité et les faibles caractéristiques de perte du détournement du signal optique, fournissant ainsi une distribution stable du signal optique pour FTTH, PON et d'autres scénarios.

Structure de base et emballage

1. Puce de guide d'onde optique
En tant que composant central, la puce de guide d'ondes utilise du dioxyde de silicium (SiO₂) de haute pureté ou des matériaux polymères hautes performances, et réalise la fonction de division du signal optique grâce à des circuits de guide d'ondes optiques planaires précis. Ningbo Goshining contrôle strictement la pureté des matériaux des puces et la précision de la structure du guide d'ondes pour garantir la stabilité des performances optiques et prendre en charge une configuration flexible du rapport de division de 1x2 à 2x64.

2. Réseau de fibres
L'extrémité d'entrée/sortie utilise un réseau de fibres monomode disposé de haute précision (généralement une fibre G.652.D), qui est connecté de manière transparente à la puce du guide d'ondes grâce à une coupe d'angle de 8 degrés et une technologie de couplage de haute précision. Le processus de couplage développé par l'entreprise garantit la précision de l'alignement de la fibre optique et du guide d'ondes, réduit la perte d'insertion et améliore la cohérence du produit.

3. Forme d'emballage
Ningbo Goshining propose une variété de solutions d'emballage pour répondre aux besoins de différents scénarios :

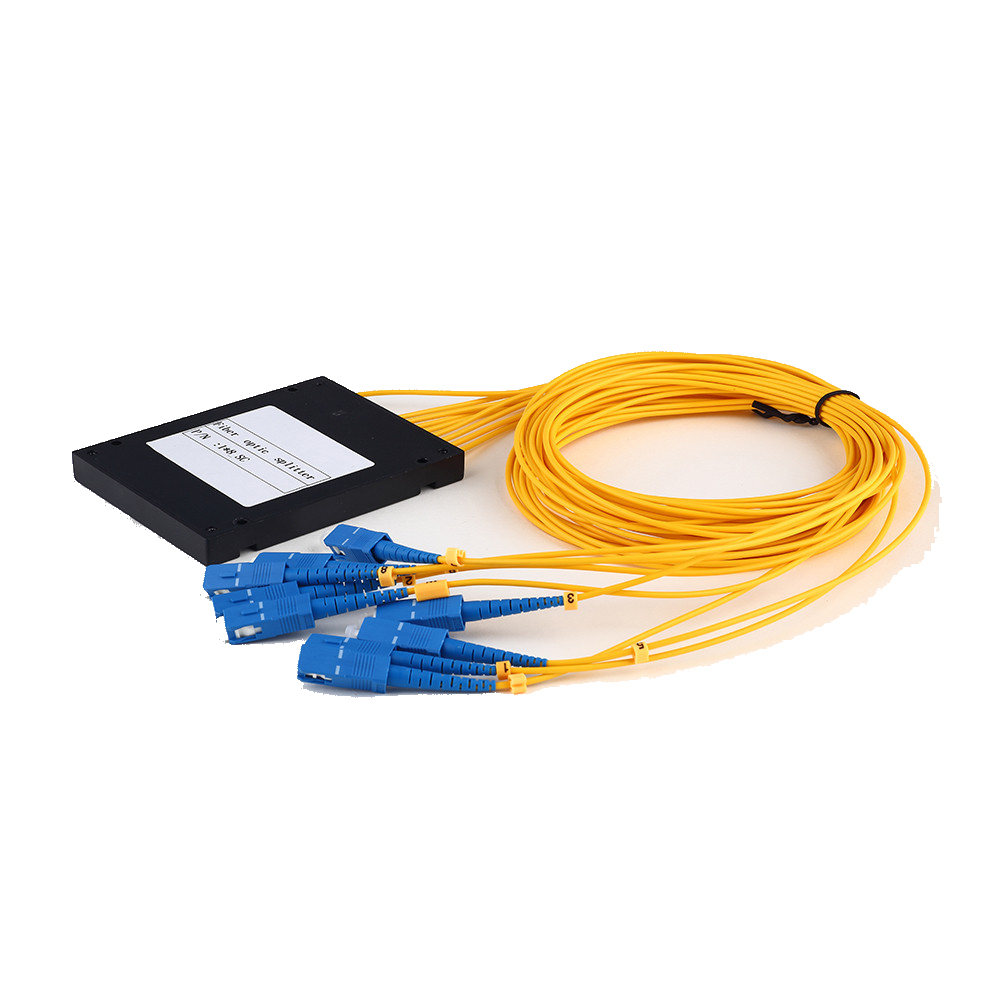

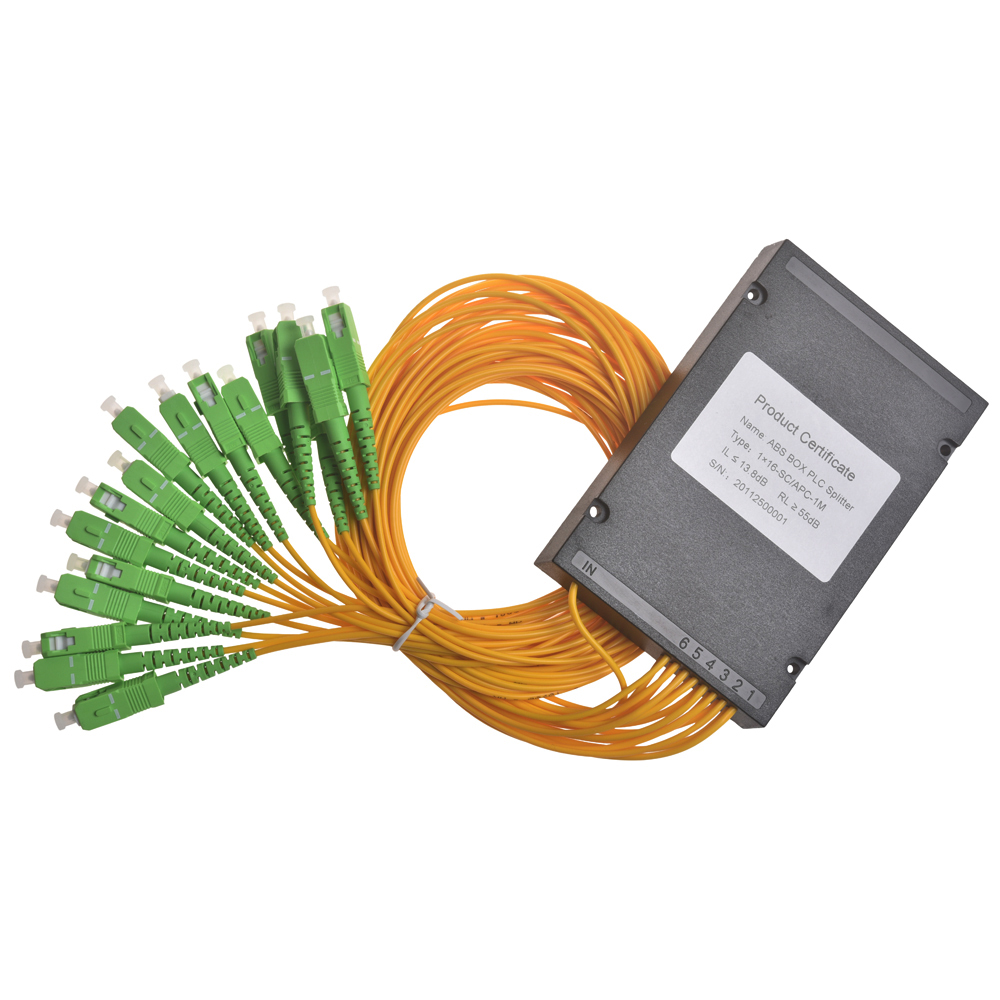

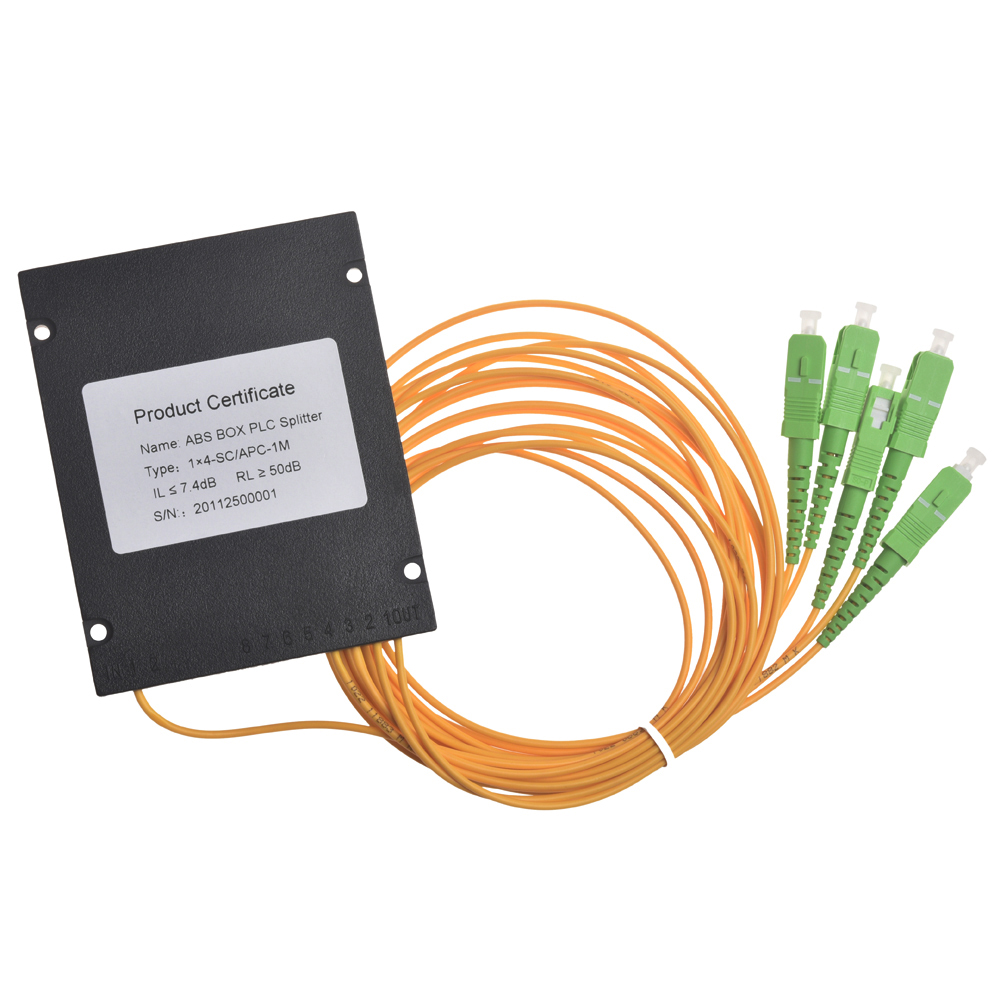

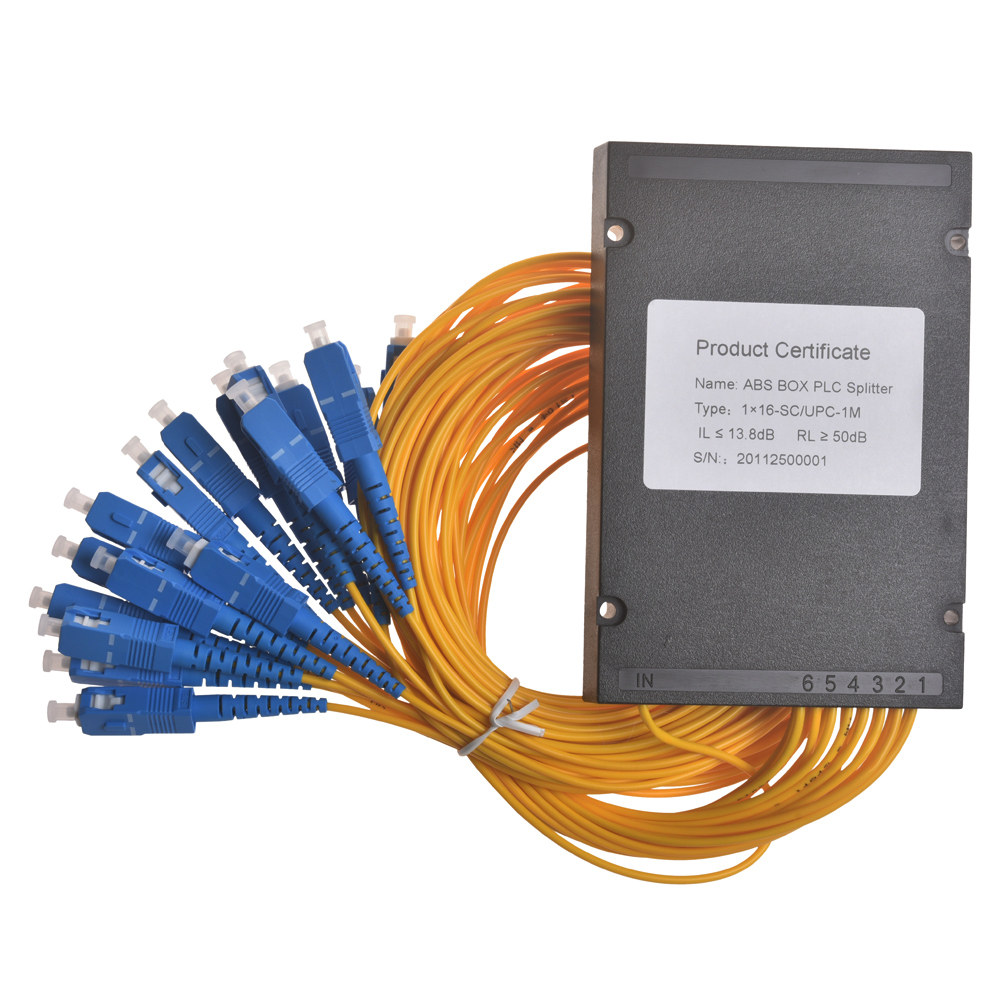

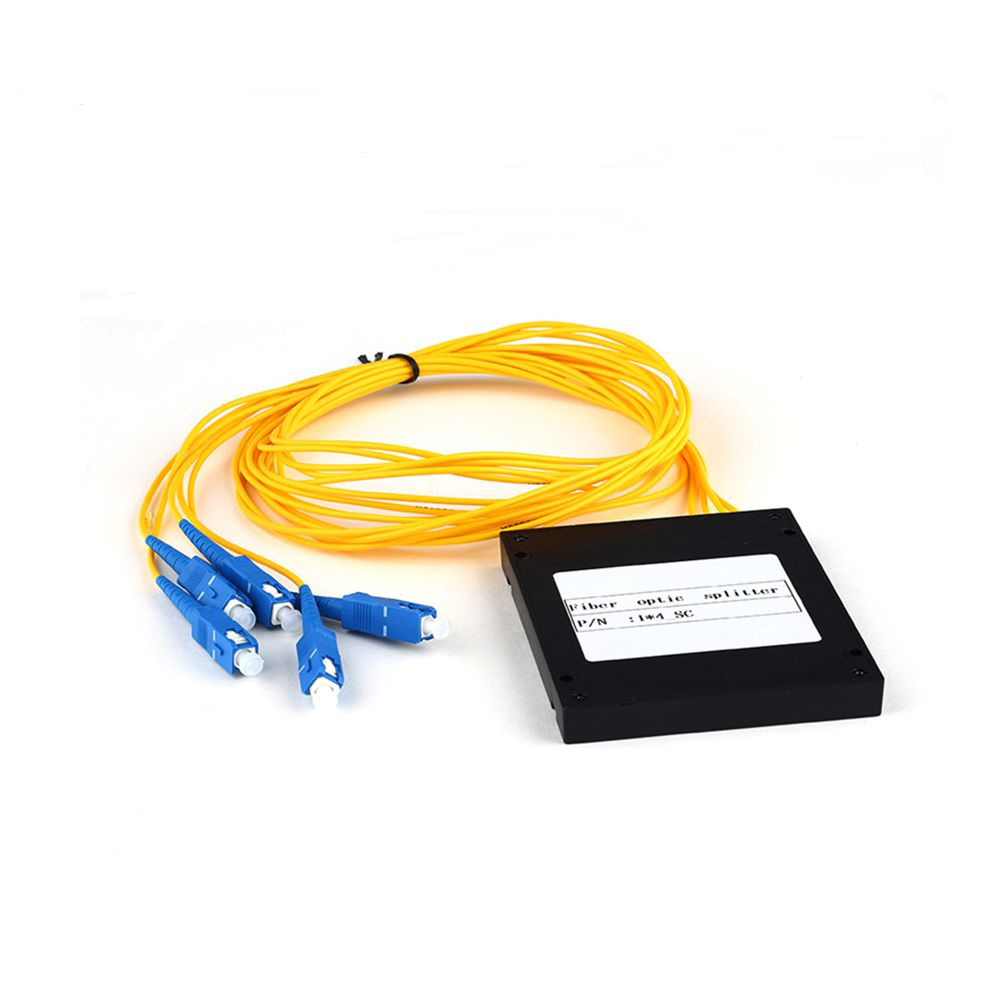

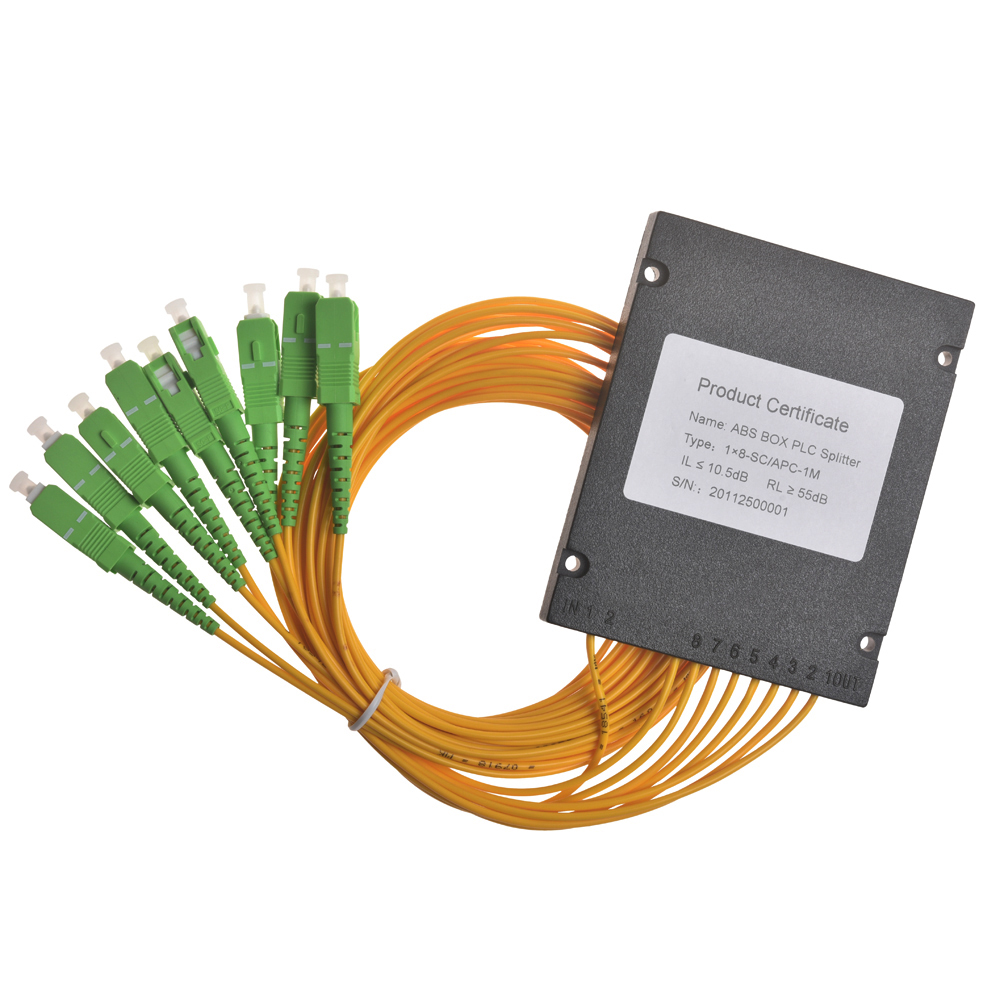

Micro packaging (Micro) : conception de boîte ABS compacte, adaptée à l'intérieur du boîtier de distribution optique ;

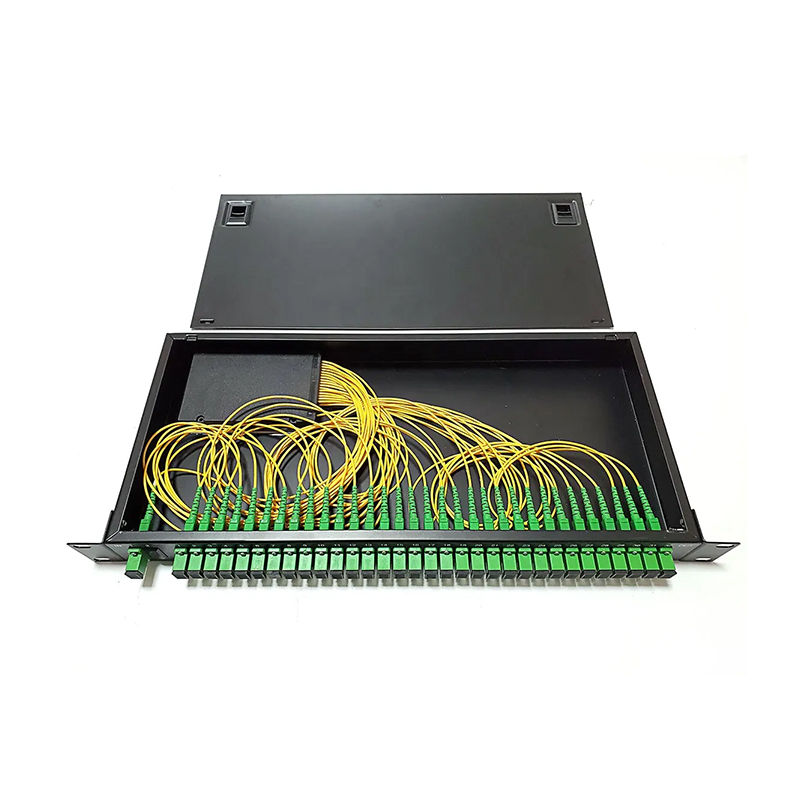

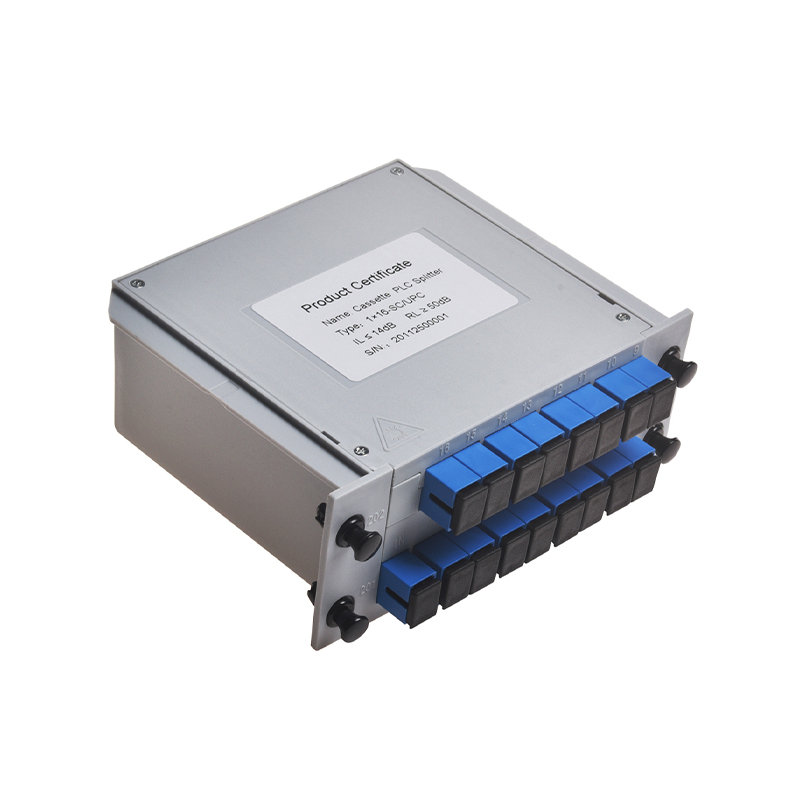

Emballage module/plug-in (Module/Plug-in) : module rack 1U standard, facile à installer sur le rack ODF ;
Conditionnement en barquette (Tray) : adapté au bac d'épissure de fibres ou au coffret de distribution ;

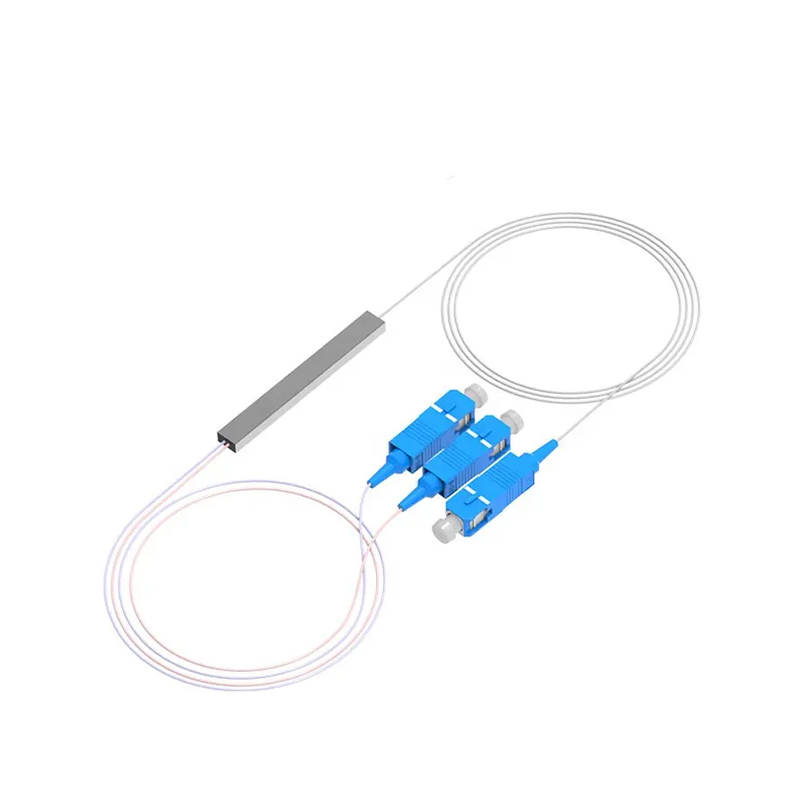

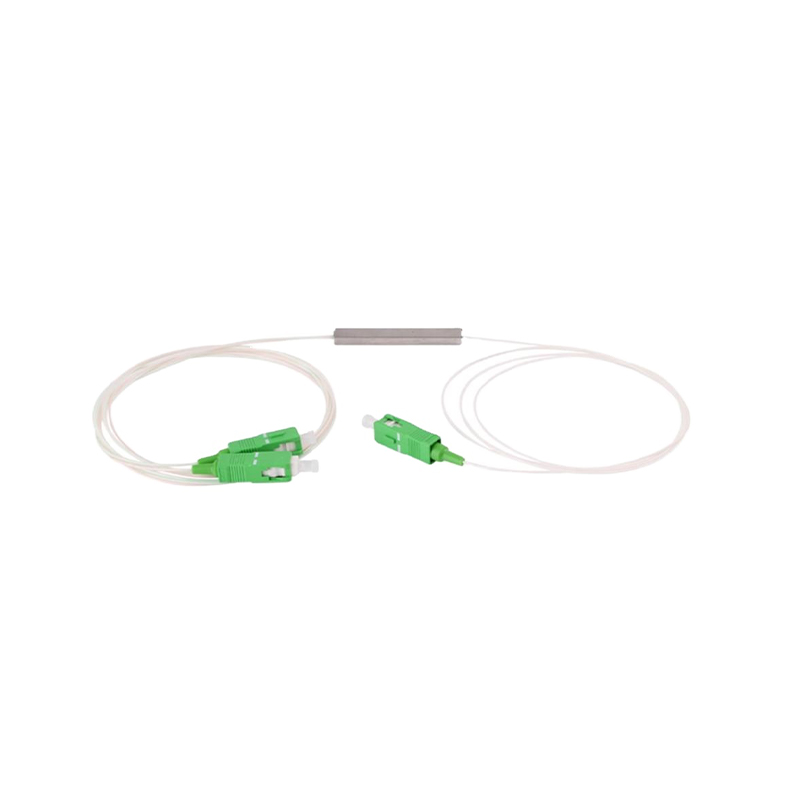

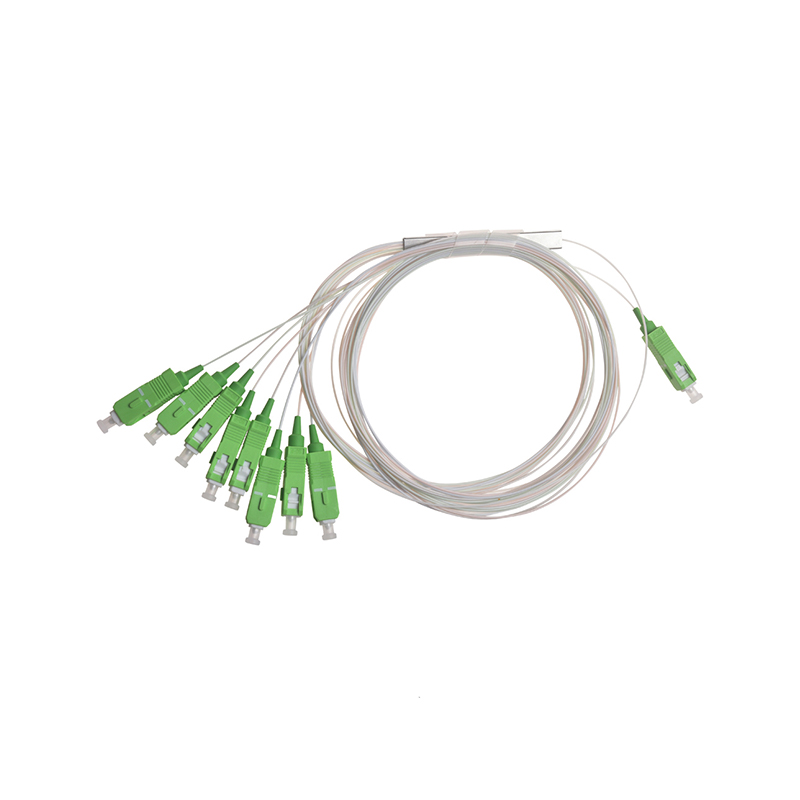

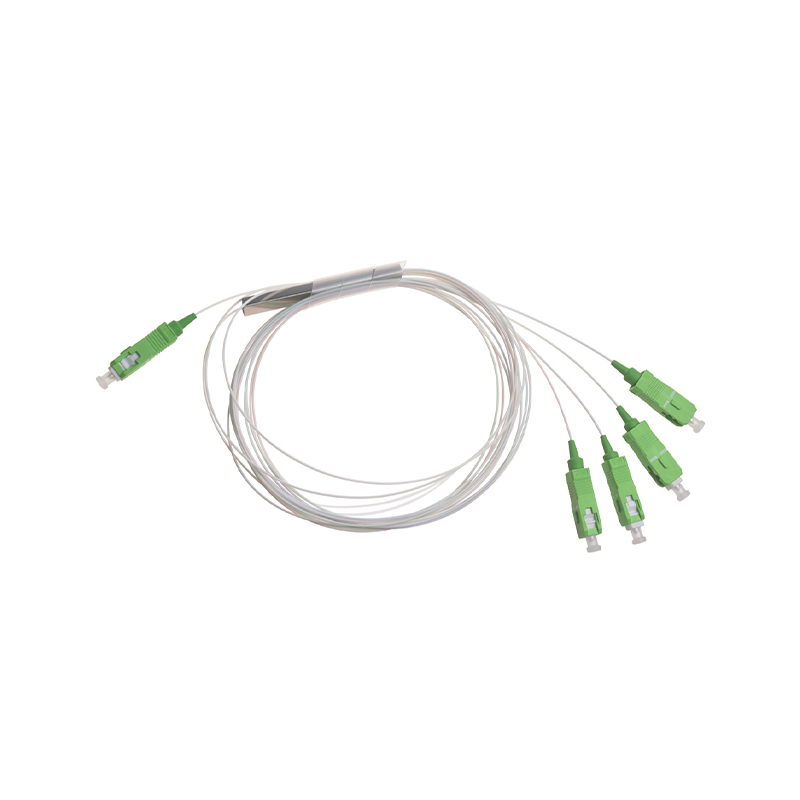

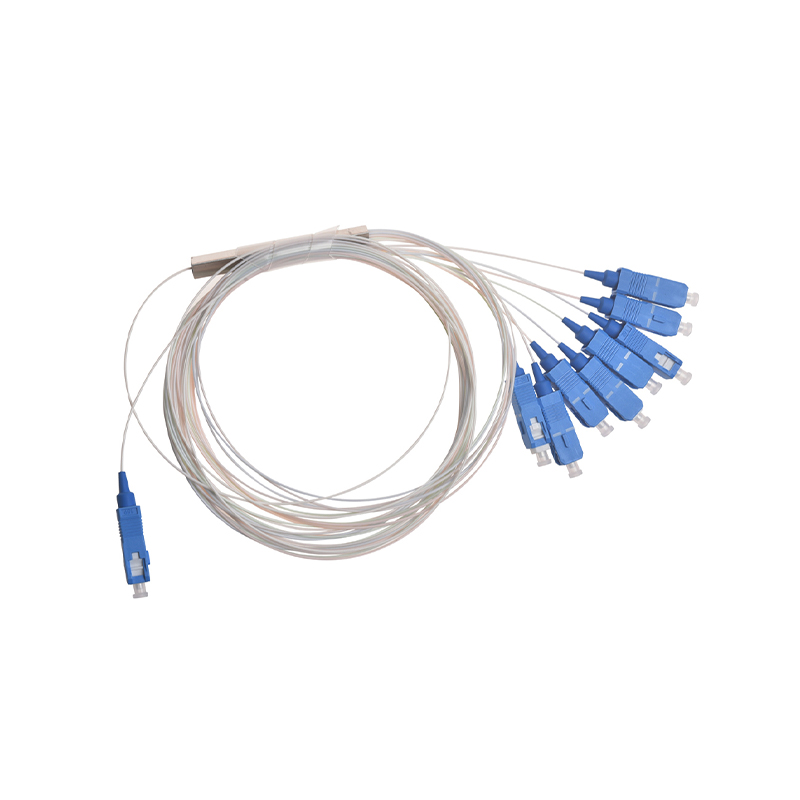

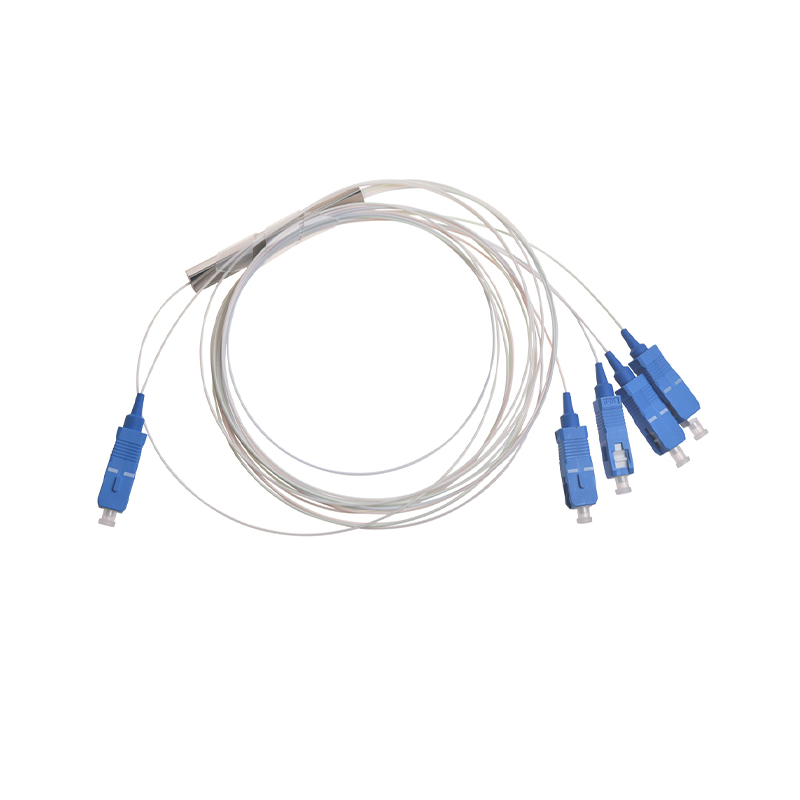

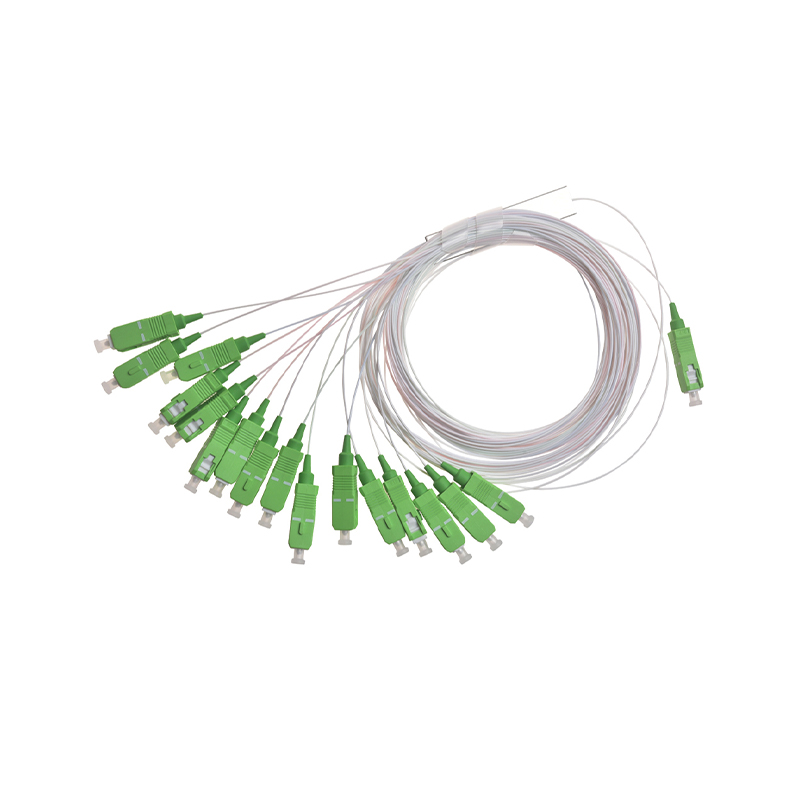

Emballage en tube d'acier inoxydable (sans bloc) : conception à haut niveau de protection, adaptée aux environnements difficiles tels que les températures élevées et l'humidité élevée.
Tous les emballages sont remplis de silicone ou de résine pour améliorer la stabilité mécanique et la tolérance environnementale.

Paramètres de performance clés
Le répartiteur PLC de Ningbo Goshining suit strictement les normes de l'industrie en termes de performances et optimise les paramètres clés en fonction des besoins du client :
Rapport de division : prend en charge des configurations flexibles telles que 1:4, 1:8, 1:16, 1:32, 1:64, 2x32, 2x64 ;
Longueur d'onde de travail : couvre une fenêtre unique (1310/1490/1550 nm), une double fenêtre (1310/1490 nm, etc.) et une bande complète (1260-1650 nm) ;
Perte d'insertion (IL) : typique. La plage de valeurs est de 3,6 dB (1x2) à 21,0 dB (1x64), ce qui est meilleur que la moyenne du secteur ;
Uniformité : la différence de perte d'insertion de chaque port de sortie est ≤ 1,0 dB, garantissant une distribution équilibrée du signal ;
Perte de réflexion (RL) : ≥55 dB, réduisant les interférences de réflexion du signal ;
Perte dépendante de la polarisation (PDL) : ≤0,2 dB, s'adaptant aux différentes entrées d'état de polarisation ;
Adaptabilité environnementale : température de fonctionnement de -40°C à 85°C, température de stockage dans la même plage, répondant aux exigences des applications industrielles.
Principaux scénarios d'application
S'appuyant sur les avantages d'une gamme complète de produits à fibre optique, les répartiteurs PLC de Ningbo Goshining sont largement utilisés dans les scénarios suivants :

Réseau FTTH : distribuer le signal fibre optique principal à plusieurs terminaux utilisateurs (ONT/ONU) au point de distribution optique (ODP) ;
Système PON : prend en charge le branchement du signal optique d'EPON, GPON, XG-PON, NG-PON2 et d'autres technologies ;
Réseau optique CATV : réaliser une distribution multicanal des signaux de diffusion en aval ;
Système de détection à fibre optique : prend en charge la collecte et la distribution de signaux multipoints ;
Centre de données/réseau d'entreprise : s'adapter aux besoins de câblage des réseaux locaux et des bâtiments en câbles optiques.
En outre, la société fournit des services personnalisés, qui peuvent ajuster le rapport de division, la forme de l'emballage ou intégrer d'autres composants de fibre optique (tels que des connecteurs rapides, des cavaliers) en fonction des besoins particuliers du client pour aider à créer des produits de marque privée.

Points clés du processus de fabrication
La production de répartiteurs PLC de Ningbo Goshining suit un processus de contrôle de qualité strict :
Dépôt de tranche : croissance d'une couche de guide d'onde de silice de haute pureté sur un substrat de silicium ;
Photolithographie et gravure : formation d'un motif de guide d'onde prédéfini par exposition aux UV et gravure ionique réactive (RIE) ;
Traitement de recuit : optimisation des propriétés optiques du guide d'onde et réduction des pertes de transmission ;
Meulage et polissage de la face d'extrémité : assurer la planéité et la verticalité de la face d'extrémité du guide d'ondes et améliorer l'efficacité du couplage ;
Couplage d'alignement de réseau de fibres : utilisation d'un équipement de haute précision pour obtenir un alignement précis et une liaison permanente de la face d'extrémité de la fibre optique et du guide d'ondes ;
Tests de performances : tests complets de paramètres clés tels que la perte d'insertion, l'uniformité et la perte de retour ;
Protection de l'emballage : assembler la coque et la remplir de colle protectrice, et passer des tests de fiabilité environnementale tels que les cycles de température et les vibrations.

Considérations de sélection
Ratio de branchement : déterminé en fonction du nombre d'utilisateurs du réseau ou de nœuds de branchement (tels que 1x32, 2x64).
Longueur d'onde de travail : correspond à la longueur d'onde utilisée par le système (fenêtre simple/double/triple).
Perte d'insertion : elle doit être incluse dans le budget de puissance de la liaison et sélectionner des produits qui répondent aux exigences de marge du système.
Forme d'emballage : Sélectionnez un micro, un plug-in, un plateau ou un tube en acier inoxydable en fonction de l'environnement d'installation (boîte de câblage/rack/extérieur).
Température de fonctionnement : choisissez entre des plages de température commerciales ou industrielles en fonction de l'environnement de déploiement (intérieur/extérieur).
Conformité aux normes Confirmer la conformité aux normes de l'industrie (par exemple IEC 61300-3, Telcordia GR-1209-CORE, GR-1221-CORE).
