Cordon de brassage à fibre optique en queue de cochon : Composant central pour le déploiement de réseaux optiques haute densité
1. Définition du produit et fonction principale
Q : Qu'est-ce qu'un cordon de raccordement en queue de cochon ? Quelle est la différence essentielle entre celui-ci et un cordon de brassage ordinaire ?

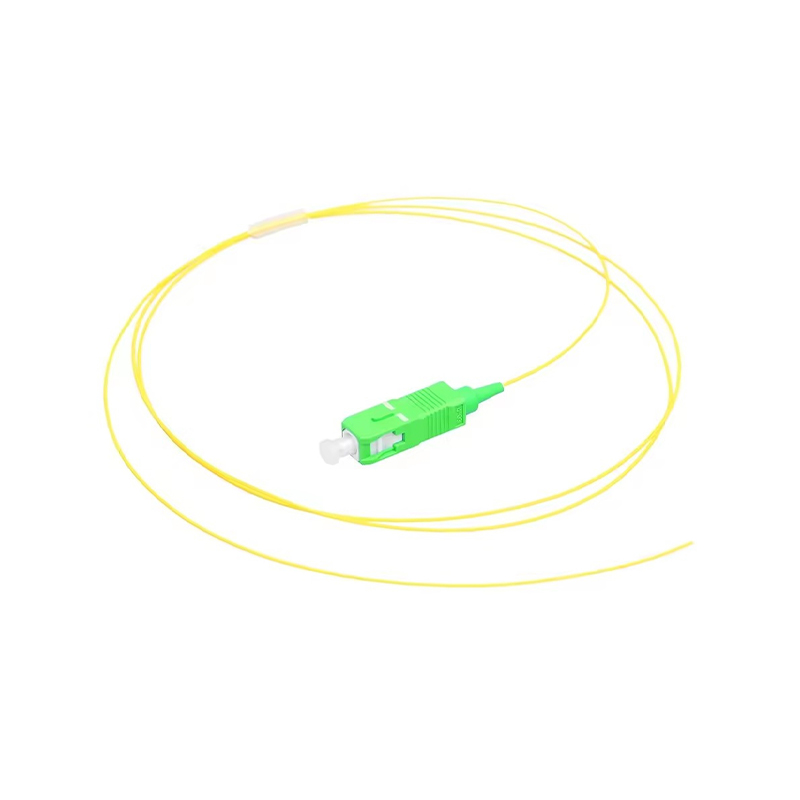

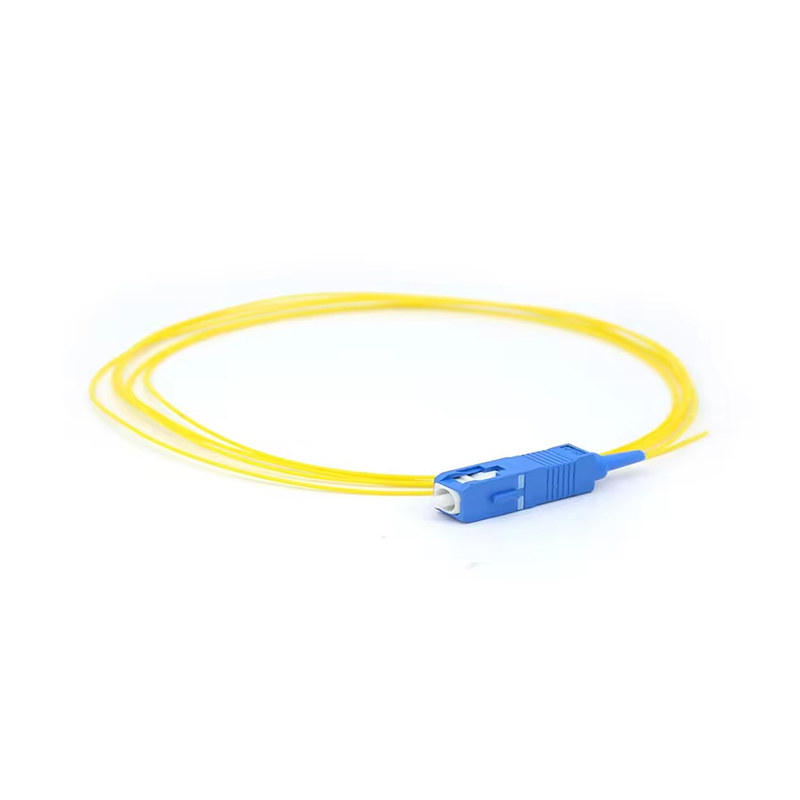

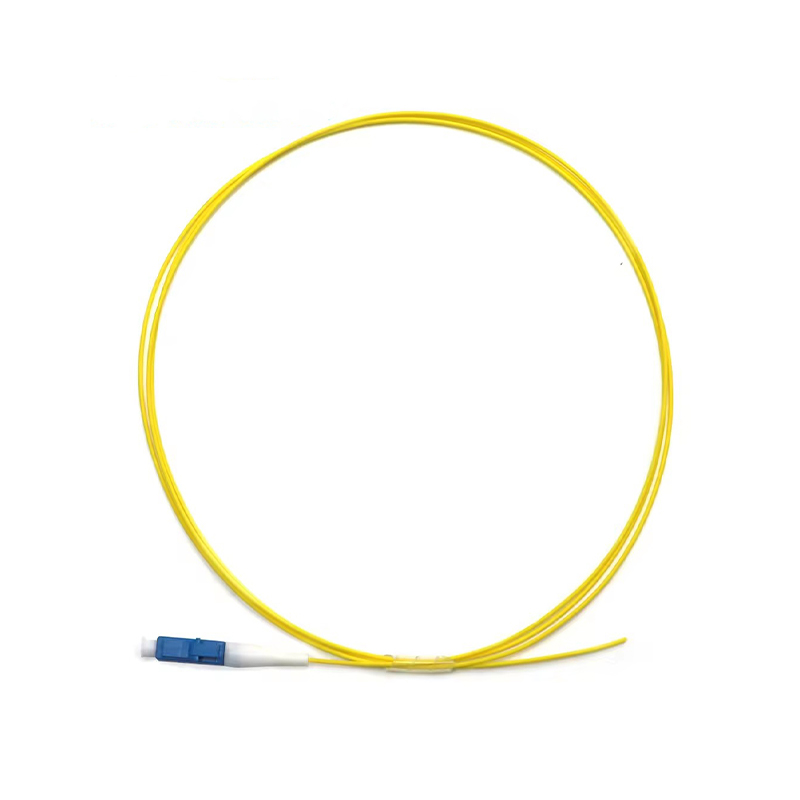

Le cordon de brassage Pigtail utilise une structure de fibre nue de connecteur à une extrémité (telle que la fibre nue du connecteur SC/UPC de 900 μm), et l'autre extrémité est épissée pour obtenir une connexion permanente à faible perte avec le câble optique principal. Comparé au cordon de brassage de connecteur à double extrémité, le pigtail est conçu pour les nœuds haute densité tels que les répartiteurs ODF, les boîtes à bornes, les fermetures d'épissure, etc., et constitue un composant de transition clé pour la construction d'une topologie de branche principale.
2. Spécifications de structure et de performances
Q : Comment assurer la stabilité de la transmission du pigtail dans des environnements difficiles ?
Technologie de virole : Utilisation d'une virole en céramique ≥Grade A (virole en zircone), nano-polissage 3D de la face d'extrémité (UPC/APC), perte d'insertion ≤ 0,2 dB, perte de réflexion ＞ 55 dB (type APC)
Conception anti-courbe : fibre optique à tampon serré de 900 μm recouverte d'une couche de renfort en aramide, gaine LSZH, rayon de courbure minimum de 5 mm (type anti-courbe en option)
Compatibilité : prend en charge la fibre optique monomode (OS2)/multimode (OM3/OM4), compatible avec LC/SC/FC/MTP et autres connecteurs
3. Scénarios d'application de base
Q : Dans quels scénarios clés les cavaliers en queue de cochon doivent-ils être utilisés ?
Centre de données : panneau de brassage épissant les câbles optiques principaux pour obtenir une gestion modulaire haute densité
Réseau d'accès FTTH : épissure d'extrémité de sortie du répartiteur PLC pour réduire l'atténuation de la liaison
Réseau frontal 5G : terminal d'épissage ODF dans la salle BBU de la station de base AAU
Internet des objets industriel : tresses résistantes aux chocs pour la sauvegarde par redondance des liaisons optiques des appareils mobiles
4. Les avantages différenciés de Ningbo Goshining
Q : Pourquoi les clients mondiaux nous considèrent-ils comme un fournisseur stratégique de cavaliers en queue de cochon ?
Capacité d'intégration verticale : du traitement de précision des viroles, du tréfilage à l'assemblage et aux tests, l'ensemble du processus est auto-contrôlé pour garantir la cohérence des lots (norme Telcordia GR-326-CORE)
Réponse personnalisée : prend en charge la personnalisation à la demande de la longueur/du connecteur/du matériau de la gaine/de la norme de certification (RoHS/CE/CPR), épreuve de 72 heures
Système d'assurance qualité : fournir un rapport de test IL/RL à liaison complète, une garantie de 5 ans et un mécanisme de réponse aux pannes
En tant que fabricant avec plus de 200 brevets, nous équipons les cavaliers en queue de cochon de lignes de détection d'interféromètre à virole automatisées, et la fluctuation de perte est contrôlée à ± 0,02 dB.
5. Tendances du secteur et guide de sélection
Q : Face aux mises à niveau du réseau optique 400G, à quels paramètres les cavaliers en queue de cochon doivent-ils prêter attention ?
Précision géométrique de la face d'extrémité : rayon de courbure (RC) 8-12 mm, décalage du sommet (Apex Offset) <50 μm
Sensibilité de polarisation : les tresses monomodes doivent respecter un coefficient PMD <0,05dB
Stabilité à haute température : changement d'atténuation <0,1 dB dans la plage de températures de fonctionnement de -40 °C à 85 °C
*Conseil : Notre série Bend-Insensitive prend en charge un enroulement de 10 mm de diamètre, adapté aux centres de données à micro-modules limités en espace.
Pourquoi choisir Ningbo Goshining ?
Nous ne sommes pas seulement un fournisseur de cavaliers en queue de cochon, mais nous fournissons également à nos clients :
✅ Prise en charge de la conception de liaisons optiques : optimisation gratuite de la solution ODN pour réduire la perte de points d'épissure
✅ Livraison de bout en bout : approvisionnement unique depuis les tresses, les boîtes de distribution jusqu'aux manchons d'épissure
✅ Conformité mondiale : certifications FDA/UL/Reach et autres certifications d'exportation, prenant en charge OEM&ODM
