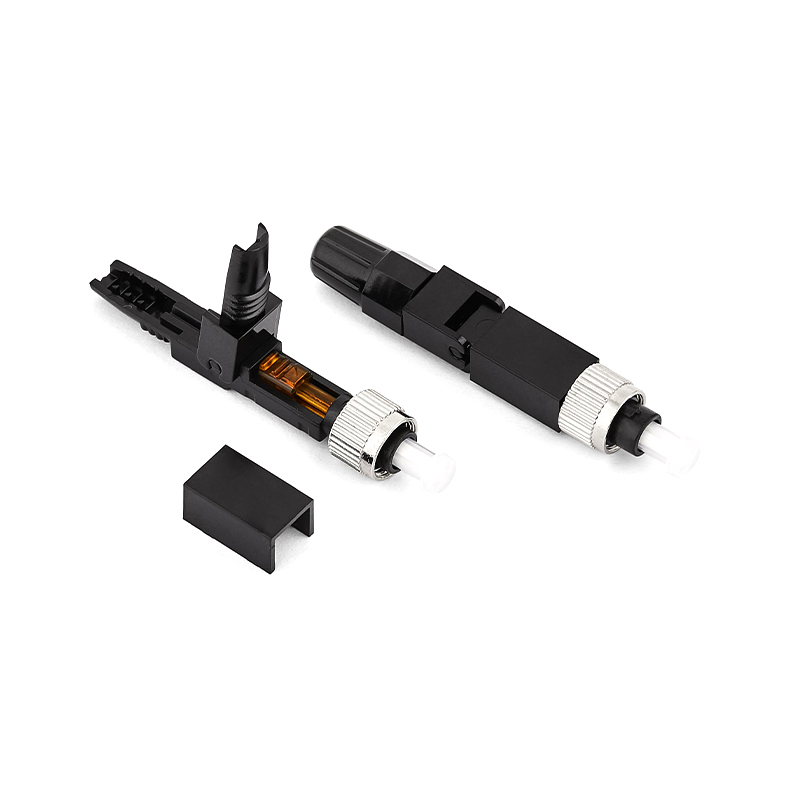

Connecteur rapide à fibre optique série FC

1. Quels sont les concepts fondamentaux et les éléments de base du Connecteur rapide à fibre optique série FC ?
Le connecteur FC (Ferrule Connector) est un connecteur actif à fibre optique largement utilisé, et son composant principal est une virole en céramique de précision. La virole comporte un microtrou préfabriqué au centre pour une fixation précise du noyau de fibre nue.
Le corps du connecteur adopte généralement une structure filetée métallique, qui est verrouillée avec l'adaptateur par rotation, et présente une excellente stabilité mécanique et des performances de branchement et de débranchement répétés.
La face d'extrémité du connecteur doit être strictement polie (PC/UPC/APC commun) pour garantir que le signal optique présente la perte la plus faible et que la réflexion de retour est minimisée pendant l'amarrage. La face d'extrémité APC présente une conception biseautée à 8 degrés, ce qui réduit considérablement la perte de réflexion, en particulier pour les systèmes sensibles à la réflexion.
La fonction principale est d'obtenir une connexion physique rapide, à faible perte et hautement fiable entre deux fibres optiques ou entre une fibre optique et un port de périphérique, ce qui constitue un élément indispensable d'un canal optique complet.

2. Quels sont les indicateurs de performance clés des connecteurs FC et la base technique pour obtenir des connexions de haute qualité ?
La perte d'insertion (IL) et la perte de retour (RL) sont les indicateurs de base pour mesurer les performances des connecteurs. Les connecteurs FC de haute qualité nécessitent une valeur IL inférieure à 0,3 dB, et les valeurs RL nécessitent généralement UPC > 50 dB, APC > 60 dB ou même plus. Cela nécessite que la concentricité de la virole, le rayon de courbure de la face d'extrémité et la précision de l'alignement des fibres soient contrôlés au niveau du micron.
La tolérance géométrique, la dureté et la résistance à l'usure de la virole en céramique de précision (principalement en oxyde de zirconium) sont au cœur d'une connexion stable à long terme. Le diamètre intérieur de la virole et le diamètre de la gaine de la fibre doivent être parfaitement adaptés pour garantir que la fibre est positionnée avec précision dans le trou.
La structure à ressort haute performance fournit une pression axiale stable pour garantir que le connecteur est en contact physique étroit dans l'adaptateur. La solidité, la résistance à la corrosion et la stabilité mécanique à long terme du matériau de la coque affectent directement la fiabilité du connecteur dans divers environnements.
Le contrôle précis des paramètres géométriques de la face d'extrémité (rayon de courbure, décalage des sommets, hauteur des fibres) et le processus de polissage ultra-lisse constituent la base physique permettant d'obtenir une faible perte d'insertion et une perte de réflexion ultra-élevée.

3. Quels sont les scénarios d'application typiques et les critères de sélection des connecteurs de la série FC dans les réseaux de fibre optique ?
Les connecteurs FC sont largement utilisés dans les points de connexion fixes avec des exigences de fiabilité élevées, tels que les lignes de câbles optiques principaux, les équipements de salle d'équipement de base (tels que les OLT, les équipements de transmission, les amplificateurs) et les ports d'instruments de test en raison de leur haute résistance et de leur excellente tolérance aux vibrations apportées par leur structure de verrouillage à filetage métallique.
Le type FC-APC est l'interface de connexion préférée pour les nœuds optiques CATV, les systèmes de transmission RF analogiques et les environnements de test de haute précision en raison de ses caractéristiques de perte de réflexion extrêmement faibles, qui peuvent supprimer efficacement les interférences des signaux réfléchis sur les performances du système.
Dans le câblage back-end fibre jusqu'au domicile (FTTH) et la gestion des répartiteurs de fibre optique haute densité (ODF/DDF) dans les centres de données, les connecteurs FC occupent une position importante en raison de leur fiabilité et de leurs processus d'installation et de maintenance matures. Lors du choix, vous devez prendre en compte de manière exhaustive des facteurs tels que le type d'interface (UPC/APC), l'environnement d'application (intérieur/extérieur) et le nombre prévu de temps de branchement et de débranchement.

4. Comment Ningbo Goshining Communication Technology Co., Ltd. garantit-elle la haute qualité et la fiabilité de ses connecteurs rapides pour fibres optiques de la série FC ?
Des normes de fabrication strictes garantissent des performances stables : Ningbo Goshining Communication adhère à des normes de fabrication internes qui sont supérieures aux spécifications générales de l'industrie et suit des processus de base tels que la sélection de précision des viroles en céramique, la découpe de précision, le polissage au niveau nanométrique et l'inspection complète de l'interféromètre tridimensionnel. Chaque lot de produits doit passer des tests stricts de perte d'insertion, de perte de retour, d'interchangeabilité, de répétabilité, de vibration et d'adaptabilité environnementale (cycle de température et d'humidité) pour garantir que les performances des produits d'usine sont stables et fiables, respectant ou même dépassant les normes internationales avancées telles que Telcordia GR-326.
La solution unique intègre profondément les applications de connecteurs FC : en tant que fournisseur professionnel de composants et de solutions de communication optique, Ningbo Goshining Communication fournit un service complet de chaîne de valeur autour des connecteurs FC. Partant de la conception de la structure du connecteur et de l'optimisation de la simulation optique, il s'étend au développement de moules, au moulage par injection de précision/traitement des métaux, à l'assemblage automatisé, aux tests complets de paramètres, à l'emballage des produits finis et à l'approvisionnement du marché, formant ainsi une boucle fermée efficace. Cette intégration garantit la meilleure adaptabilité et cohérence des connecteurs FC dans différents scénarios d'application tels que les répartiteurs optiques, les cavaliers de test et les tresses d'équipement.
La personnalisation répond à divers besoins : Ningbo Goshining Communication dispose de capacités de personnalisation flexibles pour comprendre le caractère unique des différents clients et scénarios d'application. Selon les besoins spécifiques des clients, il peut ajuster les spécifications clés des connecteurs FC (telles que la valeur cible de perte spécifique, le niveau de vie du plug-in), s'adapter à des types spéciaux de câbles optiques ou à des matériaux de gaine, optimiser les formes d'emballage (à l'unité, en vrac, en bobine) et fournir des logos de marque exclusifs (OEM/ODM) pour garantir que le produit est parfaitement intégré dans l'architecture système et les processus commerciaux du client.

5. Dans des scénarios de demande spécifiques, quels sont les principaux aspects du potentiel de personnalisation des connecteurs de la série FC ?
Ningbo Goshining Communication peut personnaliser les matériaux des composants du connecteur FC pour des environnements d'application spéciaux (tels que des scénarios industriels à froid élevé, à température élevée, à humidité élevée et hautement corrosifs), tels que l'utilisation de coques spéciales en acier inoxydable et de joints en caoutchouc résistants aux intempéries pour améliorer la tolérance environnementale.
Selon les exigences de densité de câblage sur site du client, des cavaliers de fibre FC de différentes longueurs, différents matériaux de gaine (LSZH/PVX, etc.) et différentes résistances à la traction peuvent être personnalisés pour répondre aux restrictions spécifiques en matière d'espace d'armoire ou de chemin de câblage.
Pour les instruments de test haut de gamme ou les interfaces de ports d'équipements spéciaux, nous pouvons fournir des connecteurs FC avec une perte ultra-faible (telle que IL<0,15dB) et une perte de retour ultra-élevée (telle que RL>65dB APC) pour répondre aux exigences d'indice de performance les plus strictes.
Nous aidons nos clients à réaliser une personnalisation approfondie de l'emballage, y compris, mais sans s'y limiter, la conception de la boîte intérieure, la taille de la bobine, les informations sur l'étiquette (y compris le code QR de traçabilité), le logo de la boîte extérieure, etc., pour répondre aux besoins des clients en matière de gestion de la chaîne d'approvisionnement et d'image de marque.
