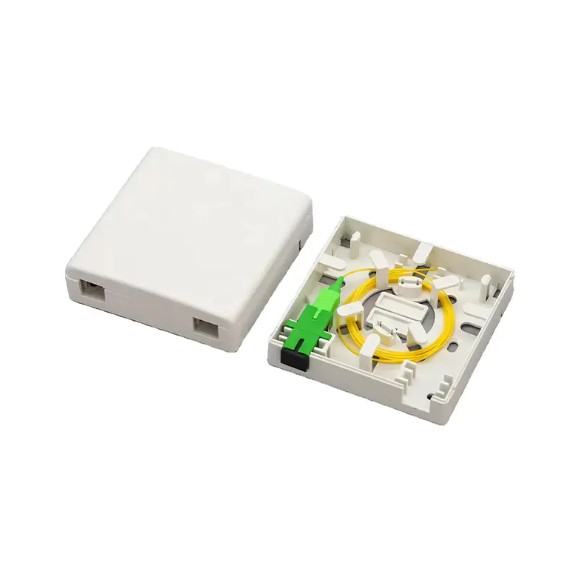

Un boîtier de distribution à fibre optique (FDB) est un appareil essentiel dans les réseaux de communication à fibre optique. Il fournit un point de gestion sécurisé et centralisé pour les câbles optiques entrant dans les bâtiments ou les terminaux utilisateurs. Qu'il s'agisse de projets industriels à grande échelle, de centres de données ou de solutions de fibre optique jusqu'au domicile (FTTH), une utilisation appropriée du FDB est cruciale pour garantir une transmission stable du signal optique et améliorer l'efficacité de la maintenance du réseau.
Fonctions clés et structure d'un boîtier de distribution à fibre optique
Les fonctions principales d'un tableaux de connexions à fibres optiques visent à sécuriser, protéger, épisser, terminer et distribuer les câbles optiques. Il se compose généralement d'un boîtier, d'un panneau de connecteurs de fibre optique interne, d'un plateau d'épissure, d'un dispositif de stockage de fibre et de fixations de câbles. Comprendre ces composants facilitera un meilleur fonctionnement et une meilleure maintenance :
- Entrée de câble et fixation : Protège les câbles optiques des dommages mécaniques lors de leur entrée dans le boîtier de distribution et les sécurise pour empêcher tout mouvement.
- Épissage et stockage de fibres : Fournit une zone propre et sûre pour l’épissage des fibres. Les fibres épissées sont ensuite enroulées et stockées dans le plateau d'épissure pour protéger les connecteurs de fibres.
- Raccordement et connexion de la fibre optique : Connectez les noyaux de fibre épissés aux cordons de brassage à l'aide d'adaptateurs (tels que des câbles SC et LC) pour établir des connexions à des équipements à fibre optique externes (tels que des commutateurs et des émetteurs-récepteurs à fibre optique). C'est ce que signifie « patch ».
Étapes pour utiliser correctement une boîte de brassage à fibre optique
1. Installation et réparation
Le boîtier de brassage à fibre optique doit être installé dans un endroit sec, propre et facilement accessible, tel qu'une salle de communication, une salle d'équipement ou un mur de couloir.
- Sélection du site : Assurez-vous que la température et l'humidité ambiantes répondent aux exigences de l'équipement et laissez suffisamment d'espace pour le fonctionnement et l'expansion future.
- Sécurisation : Fixez la boîte de brassage au mur ou au rack à l'aide d'éléments de fixation tels que des vis d'expansion. Gardez la boîte droite.
2. Entrée et fixation des câbles
- Décapage : Dénudez le câble à fibre optique si nécessaire, en laissant une longueur appropriée pour entrer dans la zone d'épissage.
- Sécurisé : Utilisez des serre-câbles ou des serre-câbles pour fixer l'âme de renforcement et la gaine extérieure du câble à fibre optique à l'intérieur du boîtier afin de résister à la tension et de protéger la fibre optique des contraintes.
3. Épissage et enroulement de fibres
- Préparation du noyau de fibre : Préparez le noyau de fibre nue du câble optique et le noyau de fibre nue de la queue de cochon. Une extrémité de la queue de cochon contient la fibre nue pour l'épissage ; l'autre extrémité contient un connecteur à brancher sur le panneau.
- Épissage : Utilisez une épisseuse par fusion de fibres pour effectuer un épissage précis afin de minimiser les pertes d'épissure.
- Stockage et protection : Protégez l'épissure avec une gaine thermorétractable et enroulez-la soigneusement dans un plateau d'épissure. Le rayon de courbure de la fibre pendant l'enroulement ne doit pas être inférieur au minimum spécifié par le fabricant de la fibre, généralement au moins 40 mm, pour éviter une augmentation des pertes de fibre.
4. Câblage et connexion
- Épissage : Insérez le connecteur (tel qu'un connecteur SC) sur la queue de cochon de fibre épissée par fusion dans l'adaptateur sur le panneau de brassage de fibre optique.
- Connexion du cordon de brassage : Utilisez des cordons de brassage à fibre optique pour connecter l'adaptateur du panneau à un équipement de communication externe. Assurez-vous que le modèle du cordon de brassage correspond au type d'adaptateur.
Conseils de gestion pour optimiser l'utilisation des panneaux de brassage à fibre optique
Efficace tableaux de connexions à fibres optiques la gestion peut réduire considérablement les taux de défaillance du réseau et les coûts de maintenance.
- Étiquetage clair : Étiquetez clairement chaque fibre, port et cordon de brassage, en indiquant son point de départ et d'arrivée, ainsi que son objectif (par exemple « liaison montante » ou « accès utilisateur »).
- Gestion des câbles : Utilisez des serre-câbles ou des serre-câbles pour regrouper soigneusement les cordons de raccordement à fibre optique et les fibres stockées dans le boîtier afin d'éviter la réticulation et l'emmêlement et d'assurer une circulation d'air fluide.
- Inspection régulière : Inspectez régulièrement l'intérieur du panneau de brassage pour vous assurer qu'il est exempt de poussière et d'humidité et que toutes les connexions sont sécurisées et fiables. Utilisez un wattmètre optique pour vérifier la force du signal optique si nécessaire.
Les panneaux de brassage à fibre optique servent de pont reliant les lignes de câbles optiques et les équipements terminaux. La qualité de leur utilisation et de leur gestion détermine directement les performances de l’ensemble du réseau de communication par fibre optique. Grâce à des processus d'installation standardisés et à une gestion raffinée, la fiabilité et l'efficacité de la transmission du réseau de fibre optique peuvent être maximisées, offrant aux utilisateurs une expérience de transmission de données stable et à haut débit.
