L'installation d'un connecteur rapide fibre optique est une compétence clé pour la fibre jusqu'au domicile (FTTH) et la maintenance sur site. En termes simples, le processus d'installation comprend quatre étapes principales : dénuder et nettoyer la fibre, fendre la fibre, l'insérer et la fixer, et enfin verrouiller le boîtier. Cette technologie d'épissage à froid élimine le besoin d'épisseurs par fusion coûteux, permettant des connexions de haute qualité en quelques minutes en utilisant uniquement de simples pinces à dénuder et couperets.
Qu'est-ce qu'un connecteur rapide pour fibre optique ?

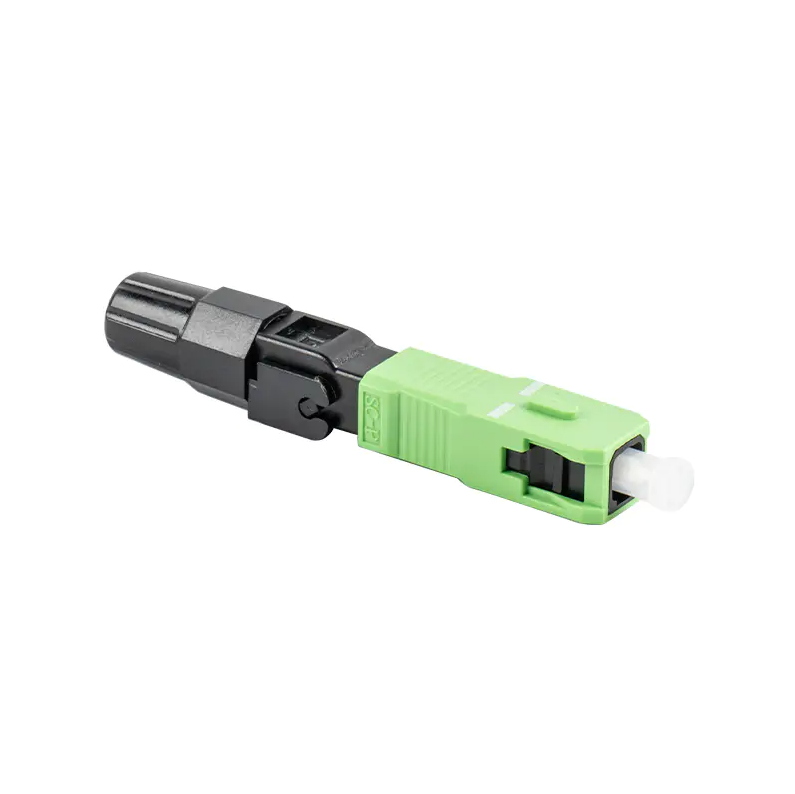

Un Connecteur rapide à fibre optique , communément appelé « connecteur à épissure à froid » dans l'industrie, est un connecteur pré-poli de qualité usine. Il contient une fibre préinstallée et un gel correspondant à l'indice de réfraction. Lors de l'installation, la fibre préparée est simplement insérée dans sa rainure en V pour une connexion mécanique. Il est largement utilisé dans les répartiteurs optiques, les répartiteurs et les terminaux ONU.
Outils requis avant l'installation
Avant de commencer, assurez-vous de disposer des outils professionnels suivants pour garantir la qualité de la connexion :
- Pinces Miller/pinces à dénuder : utilisées pour dénuder le revêtement de fibres.
- Dénudeur de fibres à longueur fixe : assure une longueur de dénudage précise des fibres.
- Couperet de fibre : un outil essentiel qui détermine la planéité de la face d'extrémité de la fibre.
- Lingettes non pelucheuses et alcool (pureté 99 % ou plus) : utilisées pour nettoyer en profondeur le noyau de la fibre.
- Stylo lumineux rouge (facultatif) : utilisé pour tester la continuité de la connexion.
Étapes d'installation détaillées
1. Insertion du capuchon arrière et dénudage de la fibre
Tout d'abord, pré-insérez le connecteur rapide de fibre optique du capuchon arrière sur la fibre. Ensuite, utilisez un dénudeur de fibres de longueur fixe pour dénuder la gaine extérieure et le revêtement de la fibre. La norme consiste à dénuder environ 50 mm de la gaine de protection extérieure, exposant ainsi environ 20 mm de fibre nue (la longueur spécifique dépend des instructions de la marque du connecteur).
2. Nettoyage de la fibre
C’est l’étape la plus facilement négligée mais la plus importante. Utilisez une lingette non pelucheuse imbibée d'alcool pour essuyer vigoureusement la fibre nue. Un « grincement » indique qu'il est propre. Ne touchez plus la fibre nettoyée avec vos mains.
3. Clivage précis
Placez la fibre dans la rainure de guidage du couperet. Connecteur rapide à fibre optiques ont des exigences strictes en matière de longueur de clivage (généralement la longueur des fibres nues est de 10 à 12 mm). Assurez-vous que la face d'extrémité est plate et exempte de bavures.
4. Insertion et verrouillage mécanique
Insérez lentement la fibre optique dans le corps du connecteur jusqu'à ce que la fibre présente un léger arc. Cela indique que le noyau de la fibre est en contact étroit avec la fibre préinstallée. À ce stade, appuyez sur le couvercle de verrouillage supérieur (partie de sertissage) pour fixer la fibre.
5. Assemblage du logement
Repoussez le capuchon arrière et serrez-le, puis fixez le boîtier du connecteur. À ce stade, un stylo lumineux rouge peut être utilisé pour éclairer la lumière depuis l’autre extrémité afin de vérifier s’il y a une fuite de lumière au point de connexion. Aucune fuite de lumière n’indique une connexion réussie.
Conseils pour améliorer le taux de réussite des connexions
- Maintenir un environnement propre : La poussière est le plus grand ennemi des connecteurs rapides à fibre optique et entraînera directement une perte d'insertion excessive.
- Précision de coupe : Si les tests révèlent une atténuation élevée, cela est généralement dû à une face d'extrémité de coupe inégale. Une redécoupe est recommandée.
- N'utilisez pas de force excessive : Lors de l'insertion de la fibre optique, utilisez une force douce pour éviter de casser le noyau de la fibre ou d'endommager la rainure en V interne.
Maîtriser les techniques d'installation des connecteurs rapides fibre optique peut non seulement améliorer l'efficacité de la construction mais également réduire considérablement les coûts de maintenance des réseaux fibre optique.
