Comment choisir un câble à fibre optique ?

Lors de la sélection d'un Câble à fibre optique , la conclusion principale est la suivante : vous devez faire correspondre le type de câble en fonction de l'environnement d'application (intérieur/extérieur), de la distance de transmission et des exigences de bande passante. Pour les besoins longue distance et à large bande passante (tels que la communication entre bâtiments), Fibre monomode (OS2) est le premier choix ; pour des connexions à courte distance et économiques au sein des centres de données, Fibre multimode (OM3/OM4) est une meilleure solution. De plus, le matériau de la gaine extérieure (tel que OFNR ou LSZH) doit être conforme aux réglementations locales en matière de sécurité incendie.

Définir la distance de transmission : monomode ou multimode

La première étape dans le choix d'un Câble à fibre optique est de déterminer votre portée de transmission. Les fibres optiques sont principalement divisées en deux catégories, avec des différences significatives en termes de performances physiques et de coût.

• Fibre monomode (SMF) : Possède un diamètre de noyau extrêmement petit (environ 9 microns), permettant à un seul faisceau lumineux de se propager. Il convient à la transmission longue distance de 10 km ou même plus. La norme commune est OS2 .

• Fibre multimode (MMF) : Possède un diamètre de noyau plus grand (50 ou 62,5 microns), permettant à plusieurs signaux lumineux de se propager simultanément. Il convient aux courtes distances inférieures à 550 mètres, telles que les réseaux internes d'entreprise ou les salles de serveurs.

  Mesure de performances	Monomode (OS2)	Multimode (OM3/OM4)
  Source de lumière	Laser	LED ou VCSEL
  Distance typique	Jusqu'à 10 km - 40 km	300m - 550m (dépend de la vitesse)
  Coût du câblage	Le câble est bon marché, les émetteurs-récepteurs sont chers	Câble légèrement plus, émetteurs-récepteurs bon marché
  Bande passante	Presque illimité	Diminue avec la distance

Adaptez-vous à l'environnement d'application : indices de protection intérieur, extérieur et flamme

La durabilité d'un Câble à fibre optique dépend de la conception de sa gaine extérieure. Vous ne pouvez pas utiliser un cordon de brassage intérieur standard dans des environnements extérieurs difficiles.

Câble à fibre optique intérieur

Se concentre sur la flexibilité et la résistance au feu. Utilise généralement une conception à tampon serré pour un dénudage et une connexion faciles.

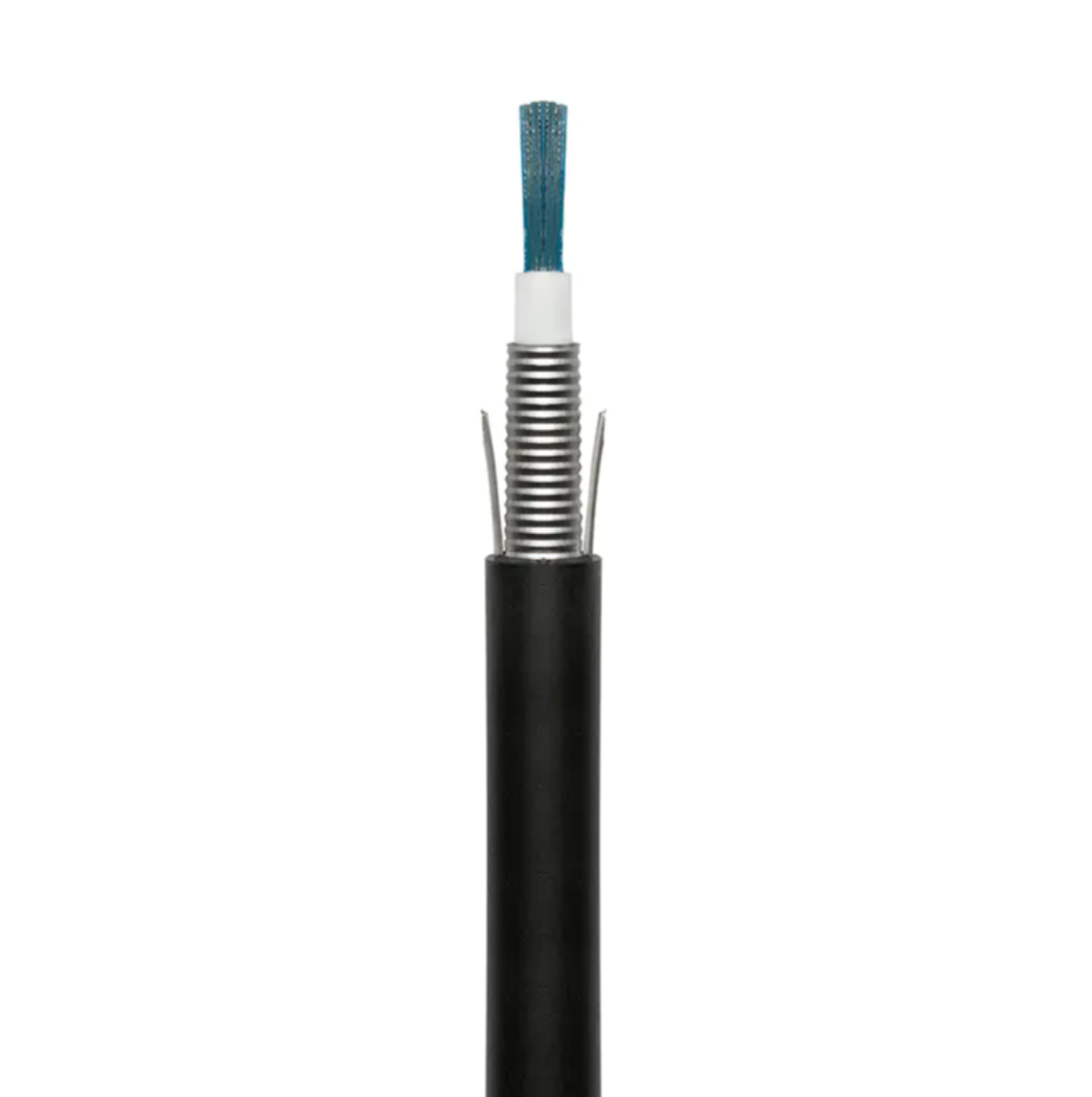

Câble à fibre optique extérieur

Nécessite des capacités imperméables, résistantes aux UV et aux rongeurs. Utilise habituellement un structure toronnée à tube libre rempli de gel bloquant l’eau.

Type universel intérieur/extérieur

Combine des caractéristiques doubles, souvent utilisées dans les scénarios où la fibre est amenée de l'extérieur dans un bâtiment sans avoir besoin d'un épissure intermédiaire.

Exemple : Lors du câblage de gaines verticales (Riser) dans des immeubles de grande hauteur, OFNR des câbles homologués doivent être utilisés ; s'il s'agit d'un espace plénum (Plenum), OFNP des câbles avec un pouvoir ignifuge plus élevé doivent être utilisés pour garantir qu'aucune grande quantité de fumée toxique ne soit libérée en cas d'incendie.

Tenir compte des exigences en matière de nombre de cœurs et de l'expansion future

Le nombre de cœurs d'un Câble à fibre optique détermine sa capacité de traitement simultané. Lors de la planification, vous devez non seulement répondre aux besoins actuels, mais également réserver 20% - 30% redondance.

• Recto-verso : La configuration la plus courante, une pour l'envoi et une pour la réception.

• Tronc multifibre : Les spécifications courantes incluent 12 cœurs, 24 cœurs et même 144 cœurs. Dans les systèmes préconnectorisés MTP/MPO haute densité, les fibres à 12 ou 24 cœurs constituent la base de la construction de réseaux 40G ou 100G.

Faire correspondre les types de connecteurs et les performances mécaniques

Assurer le Câble à fibre optique que vous choisissez est compatible avec votre équipement réseau existant.

• Interface du connecteur : Les types courants incluent CL (interface miniaturisée, grand public dans les datacenters), CS (souvent utilisé dans les réseaux d'accès des opérateurs), et ST (utilisé dans les équipements existants ou la surveillance industrielle).

• Résistance à la traction : Si la fibre doit être tirée à travers de longs conduits, vous devez vérifier sa tension maximale autorisée (généralement en Newtons, N).

Recommandations pour équilibrer les coûts et les performances

Dans le cadre des achats réels, de nombreuses personnes ont du mal à gérer les coûts. Veuillez vous référer aux suggestions suivantes :

1. Courte distance (<300m) et budget limité : Choisissez la fibre multimode OM3/OM4. Bien que le câble lui-même soit légèrement plus cher, les modules optiques correspondants (SFP) sont environ 30 à 50 % moins chers que les modules monomodes.
2. Considérations relatives aux longues distances ou à la pérennité : Posez directement OS2 monomode. Malgré un investissement initial plus élevé en équipement, il prend en charge des mises à niveau transparentes vers 400G ou des vitesses encore plus élevées à l'avenir.
