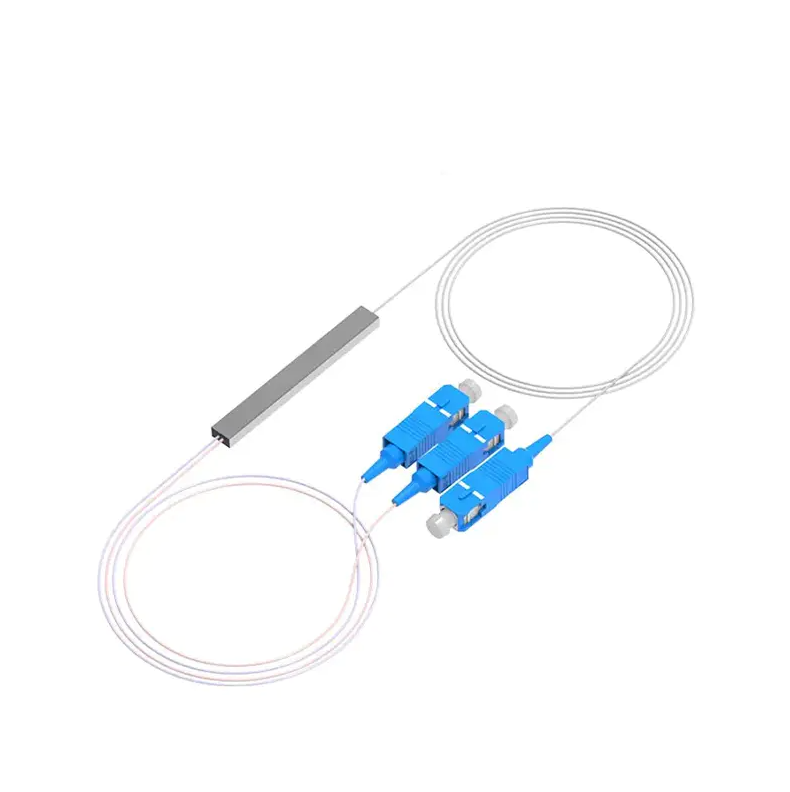

Un diviseur optique de PLC de fibre (Planar Lightwave Circuit Splitter) est un dispositif optique passif basé sur la technologie de guide d'onde optique planaire. Son principe de base est le suivant : en gravant des chemins de guide d'ondes optiques précis sur un substrat de quartz, le signal optique d'entrée est divisé uniformément en plusieurs ports de sortie selon un rapport prédéterminé (par exemple, 1:4, 1:8, 1:32, etc.) en utilisant les effets de couplage et de distribution de la lumière.
Ce processus repose principalement sur le réseau de branches en forme de Y à l’intérieur de la puce. Le signal optique se propage dans le guide d'ondes, en passant par une série d'unités de séparation pour obtenir une distribution d'énergie uniforme. Par rapport aux séparateurs coniques biconiques fusionnés traditionnels, diviseur optique de PLC de fibres présentent des avantages significatifs tels qu'une précision de division élevée, une grande adaptabilité de longueur d'onde, une forte stabilité et une taille compacte.
I. Technologie de base : Comment fonctionne un guide d'ondes optique planaire ?
Le processus de fabrication de diviseur optique de PLC de fibres est similaire à celui des puces semi-conductrices. Ses technologies de base comprennent :
- Matériaux et dépôt : Un waveguide layer with a higher refractive index is formed on a silicon or quartz substrate using methods such as chemical vapor deposition.
- Photolithographie et gravure : Le motif de guide d'ondes conçu (principalement des réseaux de branches en forme de Y) est transféré sur la couche de guide d'ondes par photolithographie et des canaux physiques sont formés par gravure.
- Couplage et emballage : La puce PLC fabriquée est alignée avec précision et couplée en permanence aux réseaux de fibres optiques d'entrée/sortie pour garantir une transmission efficace des signaux optiques.
La clé de l’ensemble du processus consiste à obtenir une division optique à faible perte et à haute cohérence, garantissant une distribution de puissance optique très uniforme sur chaque port de sortie.
II. Principaux avantages et scénarios d'application
Les répartiteurs optiques CPL sont devenus le choix courant pour les réseaux optiques modernes en raison de leurs multiples avantages en termes de performances :
- Division uniforme : La puissance optique d'entrée est uniformément répartie, ce qui permet d'obtenir une précision élevée du rapport de division.
- Insensibilité à la longueur d'onde : Performances stables sur une large plage de longueurs d'onde de 1 260 nm à 1 650 nm, adaptées à diverses normes de communication.
- Compact et stable : La conception basée sur une puce se traduit par une petite taille, une insensibilité aux changements de température ambiante et aux vibrations, ainsi qu'une fiabilité élevée.
- Nombre élevé de canaux : Implémente facilement la division 1 × N des canaux élevés (par exemple, 1 × 64, 1 × 128).
Principaux domaines d'application :
- Réseaux fibre jusqu'au domicile (FTTH) : Dans les réseaux optiques passifs (PON), il sert de dispositif de séparation central dans le réseau de distribution optique (ODN), distribuant les signaux du central à de nombreux utilisateurs finaux.
- Interconnexions des centres de données : Utilisé pour la distribution du signal dans les fonds de panier optiques et les liaisons d'interconnexion optiques.
- Systèmes de télévision par câble : Permet la distribution multipoint des signaux optiques vidéo.
- Tests et détection : Utilisé comme unité de distribution de chemin optique dans les équipements de test de fibre optique et les réseaux de capteurs distribués.
III. Tendances de développement futures
Avec le déploiement de la 5G, les mises à niveau du réseau optique gigabit et l'augmentation du trafic des centres de données, le diviseur optique de PLC de fibre le marché continue de croître. Les futurs développements technologiques porteront sur :
- Intégration supérieure : Développer des puces avec plus de branches (par exemple, 1 × 256) et les intégrer à des fonctions telles que le multiplexage par répartition en longueur d'onde (WDM) dans un seul module.
- Miniaturisation et faible coût : Améliorer les processus pour réduire davantage la taille des appareils et réduire les coûts de production.
- Gestion intelligente : Explorer l'intégration avec des fonctions de surveillance telles que les réflectomètres optiques dans le domaine temporel (OTDR) pour réaliser des réseaux ODN intelligents contrôlables.
Les séparateurs CPL à fibre optique, avec leurs capacités de séparation stables et efficaces basées sur la technologie de guide d'onde optique planaire, sont devenus la pierre angulaire de la construction de réseaux optiques haut débit à large bande. Leur évolution technologique continue soutiendra fortement le développement futur des réseaux tout optiques vers une plus grande capacité et une plus grande intelligence.
