À quoi sert le câble à fibre optique ?

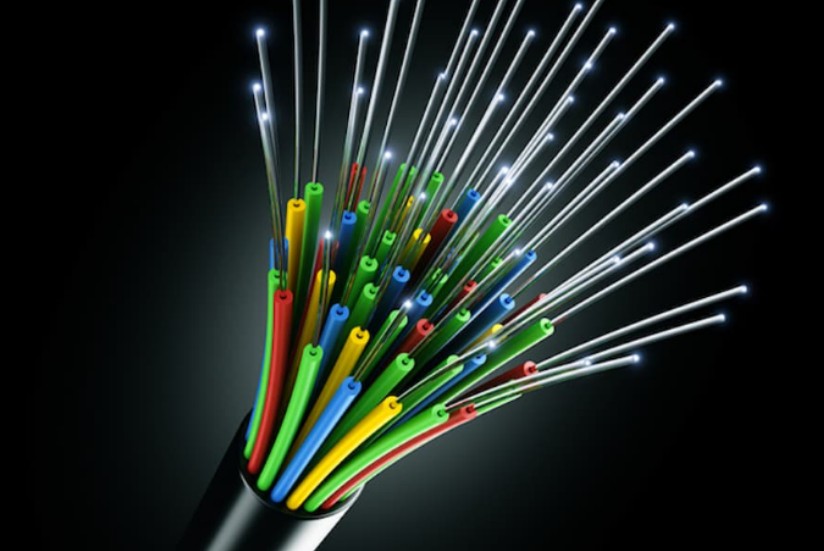

Câble à fibre optique est un support de communication qui utilise des ondes lumineuses pour transmettre des informations dans des fibres optiques et est largement utilisé dans les systèmes de communication modernes. Il présente non seulement des avantages techniques significatifs, mais présente également une grande valeur dans les applications pratiques. Ce qui suit détaillera le rôle des câbles à fibres optiques sous plusieurs aspects.
1. Transmission de données à grande vitesse
L’un des principaux avantages des câbles à fibres optiques est leur taux de transmission extrêmement élevé. Par rapport aux câbles en cuivre traditionnels, les câbles à fibre optique utilisent des signaux optiques au lieu de signaux électriques pour la transmission des données, de sorte qu'ils peuvent atteindre une bande passante de niveau GHz, dépassant de loin les limites des câbles en cuivre. Cela signifie qu'une grande quantité de données peut être transmise simultanément sur des câbles à fibre optique, comme les applications à haut débit comme la vidéo HD, le streaming vidéo 4K/8K, la réalité virtuelle (VR), la réalité augmentée (AR), etc.
De plus, la vitesse de transmission des câbles à fibres optiques est proche de la vitesse de la lumière (environ 3×10⁸ m/s), ce qui rend la transmission des données presque insensible aux retards, ce qui est très adapté aux scénarios d'application avec des exigences en temps réel extrêmement élevées, tels que les jeux en ligne, la télémédecine, les transactions financières, etc.
2. Transmission longue distance
Une autre caractéristique notable de câbles à fibres optiques sont leurs caractéristiques de faible perte. Étant donné que la perte de propagation des signaux optiques dans les fibres optiques est très faible, ils peuvent être transmis sur de plus longues distances sans amplification fréquente du signal. Cela rend les câbles à fibre optique très adaptés aux communications longue distance, telles que les connexions de réseaux fédérateurs entre villes et entre pays.
En revanche, les câbles en cuivre ne peuvent généralement être transmis efficacement que dans un rayon de dizaines de kilomètres en raison de l'atténuation rapide du signal, tandis que les fibres optiques peuvent facilement atteindre des distances de transmission de centaines, voire de milliers de kilomètres, améliorant considérablement l'efficacité de la communication et la couverture du réseau.
3. Interférence anti-électromagnétique
Une caractéristique importante des câbles à fibres optiques est leur capacité à résister aux interférences électromagnétiques. Étant donné que les fibres optiques elles-mêmes sont en verre et sont non conductrices, elles ne sont pas affectées par les champs électromagnétiques comme les câbles en cuivre. Cela rend les câbles à fibre optique plus stables et fiables dans des environnements à fortes interférences électromagnétiques (comme à proximité d'installations électriques à haute tension, d'environnements de contrôle industriel, d'hôpitaux, etc.).
Cette fonctionnalité est particulièrement importante pour les systèmes de communication qui nécessitent une grande fiabilité (comme les communications militaires, la transmission d'images médicales, l'automatisation industrielle, etc.), garantissant la continuité et la précision de la transmission des données.
4. Haute sécurité
Les propriétés physiques des câbles à fibres optiques leur confèrent également un avantage naturel en matière de sécurité des informations. Étant donné que la fibre optique n'est pas conductrice et que les signaux optiques ne sont pas facilement écoutés par des appareils externes, les câbles à fibre optique sont plus difficiles à intercepter ou à surveiller illégalement que les câbles en cuivre. Cela rend les câbles à fibres optiques largement utilisés dans des domaines sensibles tels que le gouvernement, la finance et l'armée pour garantir la sécurité de la transmission des données.
De plus, les signaux des câbles à fibre optique sont invisibles, de sorte que même si quelqu'un essaie d'observer l'intérieur de la fibre optique à l'œil nu, il ne peut pas obtenir le contenu de la transmission, ce qui renforce encore sa sécurité.
5. Large gamme d'applications
Le domaine d'application de câbles à fibres optiques est très vaste, couvrant presque tous les domaines modernes des communications et des technologies de l’information. Comprenant notamment :
Réseau opérateur télécom : utilisé pour construire un réseau fédérateur national ou régional afin de fournir un accès Internet haut débit.
Fournisseur d'accès Internet (FAI) : Fournir des services de fibre optique jusqu'au domicile (FTTH) pour les foyers et les entreprises.
Télévision par câble (CATV) : Utilisé pour transmettre des signaux vidéo haute définition.
Centre de données : Utilisé pour connecter des serveurs, des commutateurs et des périphériques de stockage afin d'obtenir un échange de données à haut débit.
Industrie médicale : Utilisé pour le diagnostic à distance, le guidage chirurgical et la transmission d'images médicales.
Automatisation industrielle : Utilisé pour la transmission et le contrôle de données à grande vitesse au sein de l’usine.
Militaire et défense : Utilisé pour les communications confidentielles et les systèmes de commande.
Transports et énergie : Utilisé pour la communication dans les réseaux intelligents, la surveillance du trafic et les systèmes de gestion de l'énergie.
6. Prise en charge de plusieurs technologies de communication
Avec le développement continu des technologies de communication, les câbles à fibres optiques sont devenus une infrastructure importante pour la prochaine génération de technologies de communication (telles que la 5G, la 6G, l'IoT, la communication quantique, etc.). Par exemple :
Réseau 5G : Bien que la 5G repose principalement sur la communication sans fil, ses réseaux backhaul et fronthaul entre stations de base utilisent encore beaucoup de câbles à fibres optiques.
Internet des objets (IoT) : Câble à fibre optiques offrent une garantie de communication à haut débit et à faible latence entre des appareils massifs.
Communication quantique : Les câbles à fibres optiques constituent la base de la réalisation de la distribution de clés quantiques (QKD), jetant ainsi les bases du développement du futur Internet quantique.
La flexibilité et l'évolutivité des câbles à fibre optique leur permettent de s'adapter à l'évolution continue des futures technologies de communication.
7. Protection de l'environnement et économie d'énergie
Câble à fibre optiques présentent également certains avantages environnementaux lors de la fabrication et de l'utilisation. Premièrement, les matières premières des câbles à fibres optiques sont principalement du verre de quartz et des gaines en plastique, et leur processus de production a moins d'impact sur l'environnement que les câbles en cuivre. Deuxièmement, les caractéristiques de faibles pertes des câbles à fibres optiques signifient que moins d'énergie est nécessaire pendant la transmission, réduisant ainsi la consommation d'énergie et les émissions de carbone.
De plus, la durée de vie plus longue des câbles à fibres optiques réduit la fréquence de remplacement, ce qui contribue également à économiser les ressources et à protéger l'environnement à long terme.
Quelles parties comprend la structure des câbles à fibres optiques ? Comment ces pièces affectent-elles ses performances ?

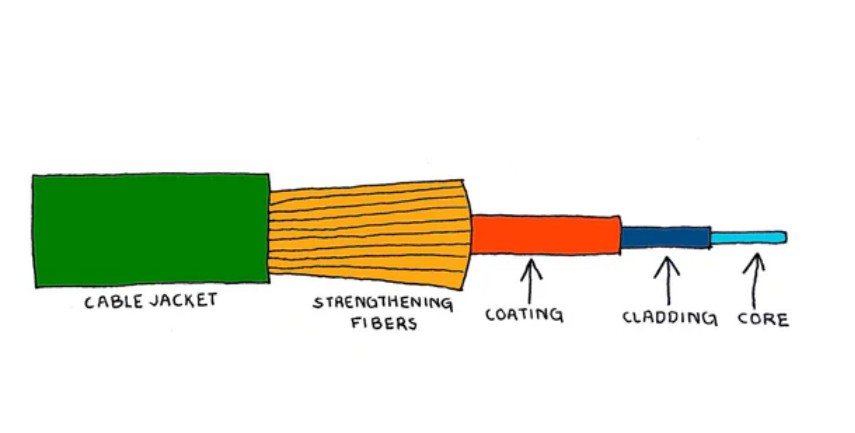

La structure de câbles à fibres optiques comprend principalement les pièces suivantes : âme du câble, éléments de renfort et gaine. Ces pièces ont chacune des fonctions différentes dans les câbles à fibres optiques et ont un impact important sur les performances des câbles à fibres optiques.
1. Noyau du câble
L'âme du câble est la partie centrale du câble à fibre optique et se compose d'une ou plusieurs fibres optiques. La fibre optique elle-même est constituée d'un coeur, d'une gaine et d'un revêtement.
Noyau de fibre : Il s'agit du canal de transmission du signal lumineux, généralement en verre ou en plastique à indice de réfraction élevé. Son diamètre détermine le type de fibre optique (monomode ou multimode). Le diamètre du noyau de la fibre optique monomode est petit (environ 8,3 à 10 microns) et convient à la transmission longue distance ; le cœur de la fibre optique multimode est plus grand (environ 50 à 62,5 microns) et convient aux applications à courte distance et à large bande passante.
Bardage : Matériau à faible indice de réfraction entourant le noyau, utilisé pour confiner le signal optique à l'intérieur du noyau grâce au principe de réflexion interne totale, assurant une transmission efficace du signal optique.
Revêtement : Fournit une protection mécanique pour empêcher le noyau et le revêtement d’être affectés par des contraintes externes ou par l’usure.
La conception structurelle de l’âme du câble affecte directement les performances de transmission de la fibre optique. Par exemple, la disposition des fibres optiques dans l'âme du câble (telle que la torsion des couches, le squelette, le tube ou le ruban) affectera les performances de flexion et la résistance à la pression latérale de la fibre optique.
2. Éléments de renfort
Les éléments de renforcement sont utilisés pour améliorer la résistance mécanique des câbles à fibres optiques afin qu'ils puissent résister aux forces externes telles que la tension et la pression latérale lors de l'installation et de la pose. Les matériaux de renforcement courants comprennent le fil d'acier, le fil d'aramide (Kevlar) et le plastique renforcé de fibre de verre (FRP).
Elément de renfort central : Généralement situé au centre de l’âme du câble pour résister à la tension.
Elément de renfort périphérique : Situé près de la gaine pour améliorer la résistance à la compression et à la flexion.
Le choix et la disposition des éléments de renforcement affectent directement les propriétés mécaniques des câbles à fibres optiques. Par exemple, dans un environnement à fortes interférences électromagnétiques, des éléments de renforcement non métalliques (tels que le fil aramide) peuvent éviter les interférences électromagnétiques et améliorer la stabilité de la transmission du signal.
3. Gaine
La gaine est la couche la plus externe du câble à fibre optique, utilisée pour protéger la structure interne de l’environnement extérieur. La gaine est généralement composée d'une gaine interne et d'une gaine externe.
Gaine intérieure : Généralement fabriqué en polyéthylène (PE) ou en polychlorure de vinyle (PVC), il est utilisé pour empêcher l'humidité et assurer une protection mécanique préliminaire.
Gaine extérieure : Différents matériaux peuvent être sélectionnés en fonction de l'environnement de pose. Par exemple, la gaine extérieure LAP composée de ruban d'aluminium et de polyéthylène est adaptée à la pose en enterrement direct, tandis que l'armure en fil d'acier est utilisée dans les scènes qui nécessitent une plus grande résistance à la pression.
Le matériau et la conception structurelle de la gaine ont une influence importante sur la résistance à la corrosion, la résistance à la température, le caractère ignifuge et la résistance aux UV du câble à fibre optique. Par exemple, certains matériaux de gaine ont de bonnes propriétés ignifuges et conviennent aux endroits où les exigences en matière de protection contre l'incendie sont élevées.
L'influence de chaque pièce sur les performances de câble à fibre optique
Performances de transmission : La structure et le matériau de l'âme du câble affectent directement l'efficacité de la transmission du signal optique. Par exemple, la fibre monomode a un cœur plus petit et convient à la transmission longue distance, tandis que la fibre multimode a un cœur plus grand et convient aux applications à bande passante élevée sur de courtes distances.
Propriétés mécaniques : La conception des éléments de renforcement et de la gaine détermine les propriétés mécaniques du câble à fibre optique, telles que la résistance à la traction, la résistance à la compression et la résistance à la flexion. Par exemple, le choix des éléments de renforcement affectera l'applicabilité du câble à fibre optique pour la pose aérienne, enfouie directement ou de pipeline.
Adaptabilité environnementale : Le matériau et la structure de la gaine déterminent la durabilité du câble à fibre optique dans différents environnements. Par exemple, certains matériaux de gaine ont une bonne résistance à la corrosion et aux UV, qui conviennent aux environnements extérieurs ou difficiles.
Commodité d'installation : La conception structurelle de l'âme du câble (telle que le type à couche torsadée, le type à squelette) et la disposition des éléments de renforcement affecteront la difficulté d'installation et la flexibilité du câble à fibre optique. Par exemple, la structure en couches torsadées est facile à plier et à câbler, tandis que la structure squelette est plus adaptée au câblage haute densité.
La conception structurelle du câble à fibre optique est la clé de ses performances. L'âme du câble, les éléments de renforcement et la gaine ont chacun des fonctions différentes et déterminent ensemble les performances de transmission, les propriétés mécaniques et l'adaptabilité environnementale du câble à fibre optique. En sélectionnant et en concevant correctement ces pièces, il est possible de garantir que les câbles à fibres optiques permettent une transmission de données efficace et stable dans divers scénarios d'application.
Comment choisir un câble à fibre optique pour un environnement spécifique ? Par exemple, quel type doit-on utiliser pour une installation aérienne, souterraine ou intérieure ?
Le choix d'un câble à fibre optique pour un environnement spécifique doit être déterminé en fonction de l'environnement d'installation, du scénario d'application et des besoins spécifiques. Voici les recommandations de sélection de câbles à fibre optique pour différents environnements d'installation (tels que aériens, souterrains ou intérieurs) :

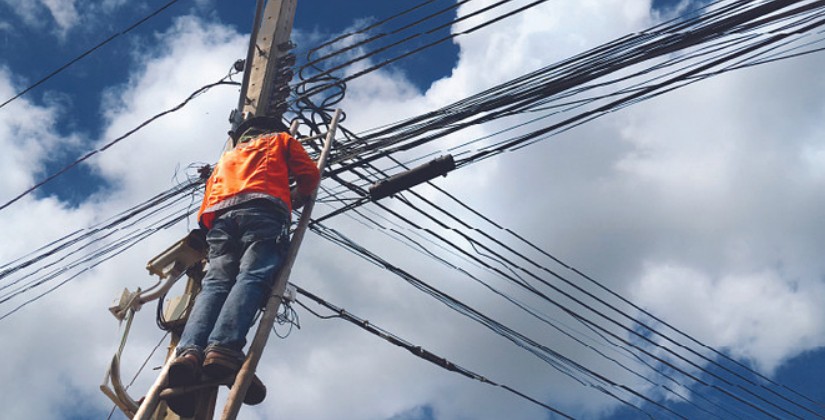

1. Installation aérienne
L'installation aérienne est généralement utilisée à l'extérieur, en particulier dans les scénarios où des poteaux ou des tours existants doivent être utilisés. Cette méthode d'installation convient aux communications longue distance entre les zones rurales et les villes, ainsi qu'aux scénarios nécessitant une position d'installation élevée.
Type recommandé : câble optique autoportant (tel que ADSS, OPGW).
Caractéristiques :
ADSS (Câble autoportant entièrement diélectrique) : Câble optique autoportant non métallique, adapté à une installation aérienne, avec une bonne résistance au vent, à la glace et aux UV.
OPGW (fil de terre composite à fibre optique) : fil de terre aérien composite à fibre optique, généralement utilisé pour les lignes électriques, avec à la fois des fonctions de transmission de puissance et de communication.
Lors du choix d'un câble à fibre optique pour un environnement spécifique, il est nécessaire d'effectuer une configuration raisonnable basée sur le scénario et les besoins réels de l'application. Pour une installation aérienne, des câbles optiques autoportants (tels que ADSS ou OPGW) sont recommandés. L'avantage est qu'ils peuvent exploiter pleinement les ressources des lignes électriques ou des tours de communication existantes sans avoir besoin de structures de support supplémentaires, économisant ainsi du temps et des coûts de construction.
De tels câbles optiques ont une bonne résistance au vent, à la glace et aux UV et conviennent aux besoins de communication longue distance et à large bande passante, en particulier pour un déploiement rapide dans les zones rurales ou entre les villes.
2. Installation souterraine
L'installation souterraine convient aux scénarios où un câblage dissimulé est requis, comme dans les centres-villes, entre les bâtiments ou dans les environnements qui doivent éviter les interférences externes. Les méthodes d'installation souterraine comprennent la pose de pipelines, l'enfouissement direct et la construction de micro-tranchées.
Types recommandés :
Pose de canalisations : Utiliser des câbles optiques de type GYTS ou GYTA, adaptés à la pose de canalisations.
Pose par enfouissement direct : Utiliser des câbles optiques de type GYTA53, adaptés à l'enfouissement direct dans le sol.
Pose de micro-tranchées : Convient pour une installation souterraine peu profonde afin de réduire l'impact sur la structure du sol.
Caractéristiques :

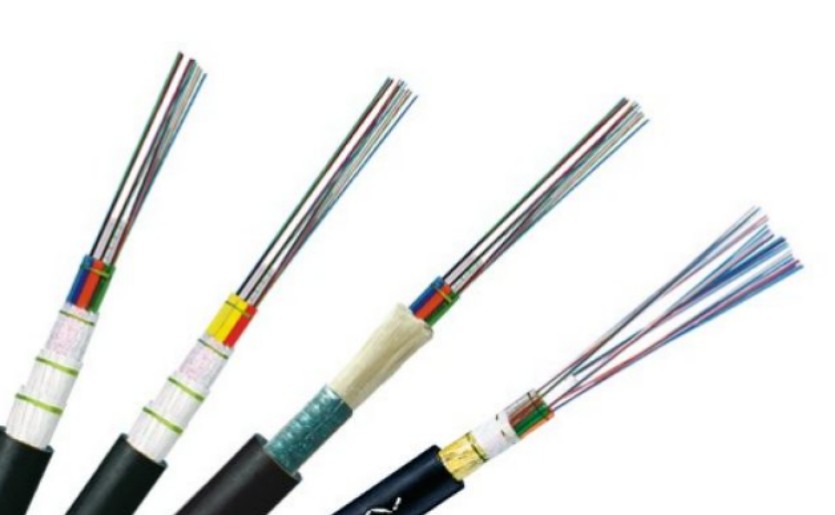

Les câbles optiques blindés : tels que GYTS, GYTA, etc., possèdent une couche d'armure métallique pour offrir une protection mécanique supplémentaire.
Performance étanche : les câbles optiques souterrains ont généralement une conception étanche pour empêcher la pénétration de l'humidité.
Dans les installations souterraines, les câbles optiques armés (tels que GYTS, GYTA, etc.) ont de meilleures capacités de protection physique et peuvent résister efficacement à la pression du sol, à l'érosion due à l'humidité et aux dommages physiques externes. Ils conviennent aux scénarios qui nécessitent une fiabilité élevée et une stabilité à long terme pour garantir la continuité et la sécurité des services de communication.
3. Installation intérieure

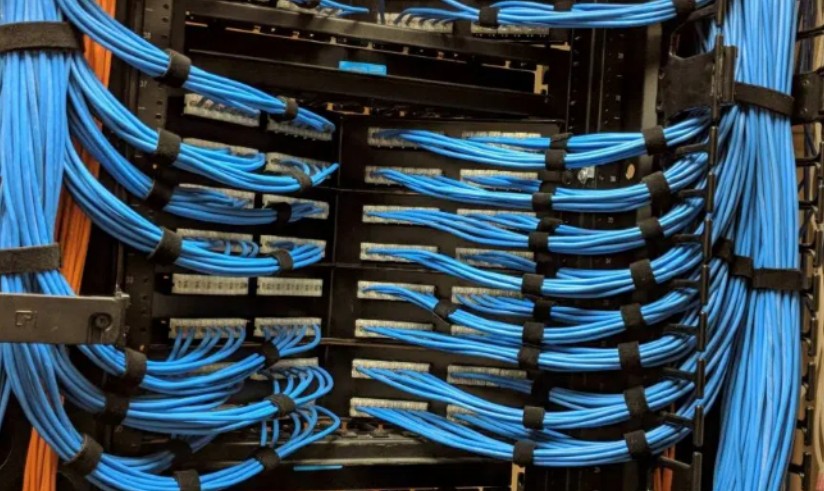

L'installation intérieure convient au câblage à l'intérieur des bâtiments, tels que les centres de données, les bureaux, les maisons, etc. Les câbles optiques intérieurs n'ont généralement pas besoin de résister à des conditions environnementales extrêmes, mais doivent répondre à des exigences de sécurité telles que la prévention des incendies et l'ignifugation.
Types recommandés :
Câbles optiques souples non blindés : tels que GJYXFCH, GJXFH, etc., adaptés au câblage vertical et horizontal intérieur.
Câbles optiques souples blindés en spirale : tels que le GJYXFA-50, adaptés aux environnements intérieurs anti-morsure de rat.
Caractéristiques :
Bonne flexibilité : facile à câbler dans des espaces étroits.
Conception ignifuge : répond aux normes de sécurité intérieure pour empêcher la propagation du feu.
En installation intérieure, les câbles optiques souples non blindés ou légers (tels que GJYXFCH, GJXFH, etc.) sont faciles à installer et adaptés à un déploiement rapide. Ils conviennent aux besoins de câblage à courte distance et à haute densité, en particulier pour les environnements de bureau, les centres de données et d'autres scénarios nécessitant une efficacité et une flexibilité de câblage élevées.
4. Choisissez le type de fibre optique
Au moment de choisir câbles à fibres optiques , il faut également considérer le type de fibre optique (monomode ou multimode) :
Fibre monomode (SMF) : Convient aux communications longue distance à large bande passante, telles que FTTH, l'interconnexion des centres de données, etc.
Fibre multimode (MMF) : Convient aux exigences de courte distance et de bande passante moyenne, telles que les réseaux locaux, le câblage interne des bâtiments, etc.
5. Autres considérations
Facteurs environnementaux : y compris la température, l'humidité, le rayonnement ultraviolet, la corrosion chimique, etc., et les câbles optiques avec les niveaux de protection correspondants doivent être sélectionnés.
Méthode d'installation : Différentes méthodes d'installation (telles que les frais généraux, les pipelines, l'enterrement direct) affecteront la sélection des câbles optiques et la structure appropriée doit être sélectionnée en fonction des conditions réelles.
Coût et entretien : L'installation aérienne est moins coûteuse, mais la maintenance est relativement complexe ; l'installation souterraine a un coût plus élevé, mais l'entretien est plus pratique.
À quoi faut-il faire attention lors de l’installation de câbles à fibre optique ?
L'installation de câbles à fibres optiques nécessite une attention particulière à de multiples aspects pour garantir leurs performances et leur sécurité. Voici les précautions détaillées :
Évitez les étirements et les flexions excessives : L'âme du câble à fibre optique est en verre et est relativement fragile, donc pendant le processus d'installation, évitez de tirer directement la fibre elle-même et ne tirez que les pièces avec force (comme le fil d'aramide ou les tiges de fibre de verre). Dans le même temps, évitez de dépasser le rayon de courbure minimum du câble pour éviter de casser la fibre.
Manipulez correctement l’extrémité de la fibre : Avant l'installation, l'extrémité de la fibre doit être traitée avec des outils et des techniques appropriés pour garantir sa douceur et sa planéité afin d'éviter la perte de signal causée par des extrémités inégales.
Utilisez des lubrifiants appropriés : Lors de l'installation de câbles optiques dans des conduits, des lubrifiants compatibles avec le matériau de la gaine de protection du câble optique doivent être utilisés pour réduire les charges de traction et éviter les dommages à la fibre optique dus au frottement.
Évitez les torsions et les croisements : Lors de l'installation, la torsion et le croisement du câble à fibre optique doivent être évités, en particulier lorsqu'il s'éloigne de la bobine, et la torsion de la fibre optique doit être évitée en raison de la rotation.

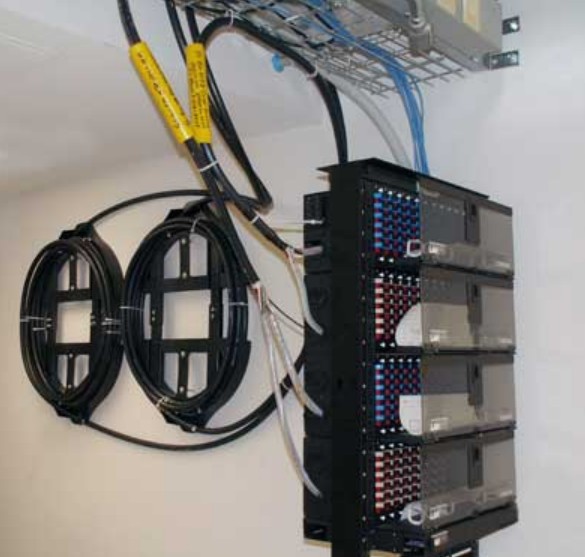

Marge de réserve : Une fois le câble optique posé, une marge appropriée doit être laissée pour éviter que le câble optique ne soit trop serré et pour fournir un espace de fonctionnement suffisant lorsqu'un épissure est nécessaire.
Conditions environnementales : L'environnement d'installation doit répondre aux exigences de fonctionnement de l'équipement à fibre optique et éviter des températures ou une humidité extrêmes pour éviter d'affecter les performances et la durée de vie de la fibre optique.
Précautions de sécurité : Lors de l'installation de câbles optiques sur une grande surface, il est recommandé de porter des lunettes avec fonction de filtrage infrarouge pour éviter que la visualisation directe du laser dans la fibre optique ne provoque des dommages aux yeux.
Tests et acceptation : Une fois l'installation terminée, la longueur du câble optique, la perte, la connexion des nœuds et d'autres tests doivent être effectués, à l'aide d'équipements tels que des testeurs de câbles optiques et OTDR, et les résultats doivent être enregistrés et comparés aux exigences de conception.
Marquage et identification : Les câbles optiques et leurs épissures doivent porter des marques d'identification et indiquer le numéro, le modèle et les spécifications du câble optique, etc., pour faciliter la maintenance et la gestion.
Opération professionnelle : L'installation de câbles à fibres optiques doit être effectué par des techniciens expérimentés pour garantir un fonctionnement correct et des performances optimales.
En suivant ces précautions, vous pouvez garantir le fonctionnement efficace et fluide des câbles à fibre optique, réduire les coûts de maintenance et prolonger leur durée de vie.
Quelles sont les exigences de durée de vie et de maintenance des câbles à fibres optiques ?
La durée de vie et les exigences de maintenance des câbles à fibres optiques sont des facteurs clés pour garantir leur fonctionnement stable à long terme. La durée de vie des câbles à fibres optiques est généralement comprise entre 20 et 30 ans, voire plus, selon la qualité de fabrication, l'environnement d'installation et les pratiques de maintenance. Afin de prolonger la durée de vie des câbles à fibres optiques, les exigences et précautions de maintenance suivantes doivent être respectées :
Évitez les étirements et les flexions excessives : L'âme du câble à fibre optique est en verre et est relativement fragile, donc pendant le processus d'installation, évitez de tirer directement la fibre elle-même et ne tirez que les pièces avec force (comme le fil d'aramide ou les tiges de fibre de verre). Dans le même temps, évitez de dépasser le rayon de courbure minimum du câble pour éviter de casser la fibre.
Manipulez correctement l’extrémité de la fibre : Avant l'installation, l'extrémité de la fibre doit être traitée avec des outils et des techniques appropriés pour garantir sa douceur et sa planéité afin d'éviter la perte de signal causée par des extrémités inégales.
Utilisez des lubrifiants appropriés : Lors de l'installation de câbles optiques dans des conduits, des lubrifiants compatibles avec le matériau de la gaine de protection du câble optique doivent être utilisés pour réduire les charges de traction et éviter les dommages à la fibre optique dus au frottement.
Évitez les torsions et les croisements : Lors de l'installation, la torsion et le croisement du câble à fibre optique doivent être évités, en particulier lors du déroulement de la bobine, et la rotation doit être évitée pour provoquer une torsion de la fibre optique.
Marge de réserve : Une fois le câble optique posé, une marge appropriée doit être laissée pour éviter que le câble optique ne soit trop serré et pour fournir un espace de fonctionnement suffisant lorsqu'un épissure est nécessaire.
Conditions environnementales : L'environnement d'installation doit répondre aux exigences de fonctionnement de l'équipement à fibre optique et éviter des températures ou une humidité extrêmes pour éviter d'affecter les performances et la durée de vie de la fibre optique.
Précautions de sécurité : Lors de l'installation de câbles optiques sur une grande surface, il est recommandé de porter des lunettes avec fonction de filtrage infrarouge pour éviter que la visualisation directe du laser dans la fibre optique ne provoque des dommages aux yeux.
Tests et acceptation : Une fois l'installation terminée, la longueur du câble optique, la perte, la connexion des nœuds et d'autres tests doivent être effectués, à l'aide d'équipements tels que des testeurs de câbles optiques et OTDR, et les résultats doivent être enregistrés et comparés aux exigences de conception.
Marquage et identification : Les câbles optiques et leurs épissures doivent avoir des marques d'identification, et les numéros, modèles de câbles optiques et spécifications doivent être indiqués pour faciliter la maintenance et la gestion.
Exploitation par des professionnels : L'installation de optical fiber cables should be carried out by experienced technicians to ensure correct operation and optimal performance.
En respectant ces exigences de maintenance, le fonctionnement efficace et fluide de câbles à fibres optiques peut être assuré, les coûts de maintenance peuvent être réduits et la durée de vie peut être prolongée.
