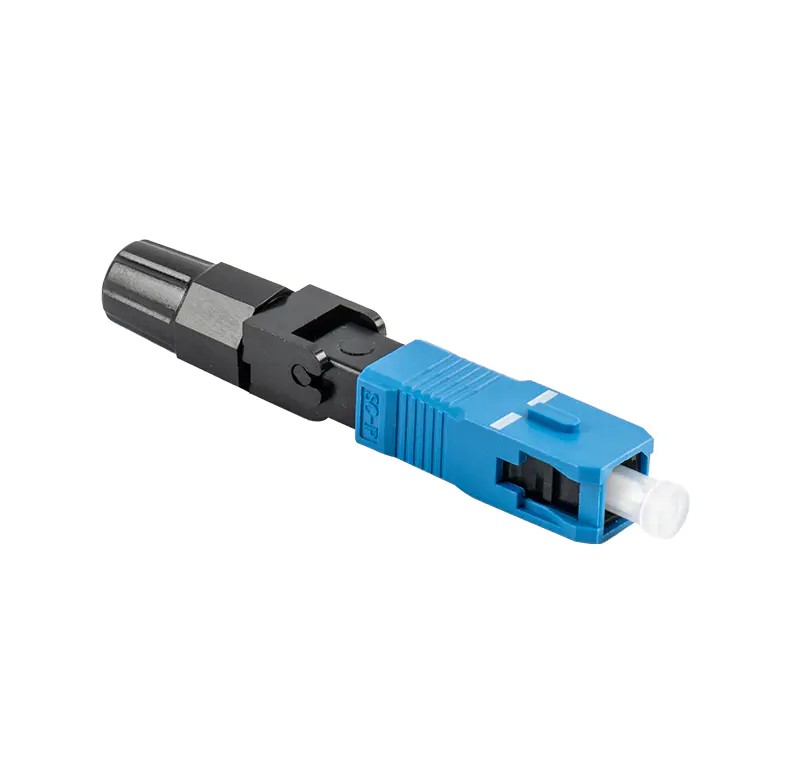

Le Connecteur rapide à fibre optique série SC est un connecteur de fibre optique qui réalise mécaniquement des connexions de fibre rapides et est conçu pour l'épissage sur site des câbles à fibre optique. Il comporte généralement une pince pré-polie et un mécanisme d'épissure mécanique, permettant un épissure de fibre rapide et fiable.
Développé par NTT Corporation du Japon, le connecteur SC est un connecteur de fibre optique à coque rectangulaire utilisé pour les connexions amovibles entre les fibres. Sa structure de base se compose d'une virole et d'un manchon de couplage dont les dimensions sont les mêmes que celles du connecteur FC, mais le mécanisme de fixation utilise un mécanisme d'enfichage et de verrouillage, éliminant le besoin de rotation.
Le SC connector's shell is typically made of engineering plastic, with a ceramic zirconium oxide ferrule inside to ensure long-term stability. This connector's design allows for easy operation and compatibility with a variety of fiber types, including single-mode and multimode.
Le Importance of Fiber Optic Connectors in Modern Communication Networks
Les connecteurs à fibre optique sont un composant essentiel des réseaux de communication modernes. Ils connectent, sécurisent et protègent les fibres optiques dans les systèmes de communication par fibre optique, jetant ainsi les bases d'une transmission de données à haut débit, haute capacité et longue distance. Avec le développement rapide des technologies de l'information, la gamme d'applications des connecteurs à fibres optiques continue de s'étendre et leur importance augmente.
1. Le rôle essentiel de la connexion et de la sécurisation de la fibre optique
Le primary function of fiber optic connectors is to reliably connect two or more optical fibers, enabling optical signals to be transmitted between different devices or line segments. In fiber optic communication systems, fiber optic connectors not only connect but also secure the fibers, preventing breakage or misalignment. Through sophisticated mechanical structures and optical alignment mechanisms, fiber optic connectors ensure low loss and high stability of optical signals during transmission, thereby guaranteeing communication quality.
2. Soutenir la demande de transmission de données à haut débit
Avec le développement de technologies émergentes telles que la 5G, l’Internet des objets (IoT), le cloud computing et l’intelligence artificielle, la demande en débits de transmission de données et en bande passante augmente. En tant que composant essentiel des systèmes de communication par fibre optique, les connecteurs à fibre optique doivent posséder une bande passante élevée, une faible latence et une fiabilité élevée. Par exemple, le connecteur fibre optique rapide de la série SC utilise un épissage par fusion mécanique, éliminant le besoin de chaleur ou d'adhésifs pour obtenir des connexions de fibre rapides et fiables. Ils sont parfaitement adaptés aux scénarios d'accès à haut débit tels que le FTTH (fibre jusqu'au domicile).
3. Adaptable à divers scénarios d'application
Les connecteurs à fibre optique sont largement utilisés dans divers environnements de réseaux de communication, notamment :
Centres de données et réseaux d'entreprise : dans les centres de données, les connecteurs à fibre optique sont utilisés pour la transmission de données à haut débit entre les serveurs, les commutateurs, les routeurs et d'autres appareils, et sont essentiels à la création d'architectures réseau hautes performances.
Réseaux de télécommunications : dans les réseaux fédérateurs et dans les zones métropolitaines, les connecteurs à fibre optique connectent les câbles optiques, les équipements terminaux optiques et les équipements de transmission optique, constituant ainsi la base des communications longue distance de haute capacité.
Fibre jusqu'au domicile (FTTH) : dans l'accès haut débit domestique, les connecteurs à fibre optique connectent les câbles optiques aux équipements terminaux des utilisateurs, jouant un rôle crucial dans l'obtention d'un accès gigabit et même 10G.
Systèmes de surveillance et de sécurité : dans les domaines de la vidéosurveillance, de la gestion du trafic, de la surveillance de l'alimentation et dans d'autres domaines, les connecteurs à fibre optique sont utilisés pour construire des réseaux de transmission vidéo haute définition en temps réel.
Automatisation industrielle et fabrication intelligente : dans le contrôle industriel, la robotique, les usines intelligentes et d'autres domaines, les connecteurs à fibre optique sont utilisés pour construire des réseaux Ethernet industriels et des systèmes de contrôle en temps réel hautement fiables.
4. Améliorer la fiabilité et la maintenabilité des systèmes de communication
Le design and manufacturing process of fiber optic connectors directly impacts the stability and maintainability of communication systems. High-quality fiber optic connectors offer low insertion loss, high return loss, and excellent mechanical durability, thereby reducing signal attenuation and reflection interference, improving communication quality. Furthermore, the standardized design and modular structure of fiber optic connectors facilitate installation, maintenance, and replacement, reducing the complexity and cost of network operations.
5. Promouvoir le développement continu des technologies de communication
Le continuous improvement of fiber optic connector performance, such as lower insertion loss, higher return loss, smaller size, and more flexible installation methods, has driven the advancement of fiber optic communication technology. For example, the introduction of the SC series fiber optic quick connector not only simplifies the fiber splicing process, but also improves installation efficiency and reduces deployment costs, providing strong support for the popularization and application of fiber optic communication technology.
6. Conformité aux normes internationales et aux spécifications industrielles
Pour garantir la compatibilité et l'interopérabilité des connecteurs à fibre optique, une série de normes internationales pertinentes ont été établies, telles que TIA/EIA-604-3, IEC 61754 et GB/T 17650. Ces normes définissent clairement les dimensions, les performances et les méthodes de test des connecteurs à fibre optique, garantissant la compatibilité entre les produits de différents fabricants et favorisant le développement sain de l'industrie des communications par fibre optique.
Comparaison des connecteurs SC avec d'autres types de connecteurs (tels que LC, FC et ST)
Les connecteurs SC diffèrent considérablement des autres types de connecteurs (tels que LC, FC et ST) en termes de structure, de performances et de scénarios d'application. Voici une comparaison détaillée :
1. Structure et apparence
Connecteurs SC : le boîtier est rectangulaire, enfichable et présente une conception encliquetable. Ils sont relativement grands, environ 28 mm de long et 15 mm de large, et sont généralement bleus ou gris.
Connecteurs LC : plus petit que les connecteurs SC, le connecteur LC est un rectangle compact, d'environ 15 mm de long et 8 mm de large, et est généralement jaune. Grâce à un mécanisme de verrouillage à prise modulaire (RJ), le connecteur LC se branche de la même manière que le connecteur SC, mais il est plus compact.
Connecteurs FC : d'apparence ronde, avec une connexion filetée, d'environ 12 mm de diamètre et 30 mm de longueur, et sont généralement verts.
Connecteurs ST : D'aspect rond, dotés d'un mécanisme de fixation à visser et d'un mécanisme de verrouillage demi-tour, ils conviennent aux systèmes fibre multimode.
2. Caractéristiques de performances
Connecteur SC : offre une excellente interchangeabilité et répétabilité, avec une perte d'insertion inférieure à 0,3 dB et une perte de retour supérieure à 40 dB, ce qui le rend adapté aux branchements et débranchements fréquents.
Connecteur LC : compact, avec une perte d'insertion inférieure à 0,25 dB et une perte de retour supérieure à 55 dB. Son fonctionnement enfichable push-pull permet d'économiser de l'espace et convient aux environnements de câblage haute densité.
Connecteur FC : offre une connexion filetée sécurisée avec une perte d'insertion d'environ 0,2 dB et une perte de retour supérieure à 50 dB, ce qui la rend adaptée aux environnements nécessitant une grande stabilité.
Connecteur ST : facile à installer mais susceptible d'être retiré, adapté aux environnements de transmission à faible vitesse tels que les réseaux de campus et les réseaux de zones de bâtiments.
3. Scénarios d'application
Connecteur SC : largement utilisé dans la construction de réseaux d'opérateurs de télécommunications, les réseaux de télévision par câble et les réseaux de campus d'entreprise, tels que les réseaux d'accès FTTB et FTTH, pour connecter des modems optiques, des répartiteurs et d'autres équipements.
Connecteur LC : convient pour connecter des serveurs et des commutateurs dans les centres de données et pour connecter des ports sur des répartiteurs à fibre optique. Il convient aux scénarios de câblage haute densité, tels que les besoins en câblage fibre optique des centres de données en expansion.
Connecteurs FC : utilisés pour connecter des lignes principales de communication longue distance et des équipements de base dans les salles informatiques, garantissant une transmission stable du signal optique, comme dans les réseaux de transmission à fibre optique longue distance interurbains et les équipements de commutation de base dans les grands centres de données.
Connecteurs ST : Couramment utilisés dans les panneaux de brassage à fibre optique, leur inconvénient est qu'ils sont sujets à la rupture, endommageant les points de connexion et affectant la qualité des communications par fibre optique.
4. Avantages et inconvénients
Connecteurs SC : les avantages incluent la facilité d'utilisation, le prix bas, le branchement et le débranchement faciles, la fluctuation minimale de la perte d'insertion, la résistance élevée à la compression et la densité d'installation élevée ; les inconvénients incluent la facilité de détachement.
Connecteurs LC : les avantages incluent une petite taille, adaptée au câblage haute densité et un branchement et un débranchement push-pull faciles ; les inconvénients incluent un processus de fabrication complexe et un coût potentiellement plus élevé.
Connecteurs FC : les avantages incluent une connexion sécurisée et une bonne protection contre la poussière, adaptés aux applications nécessitant des connexions plus serrées ; les inconvénients incluent un processus d'installation relativement complexe.
Connecteurs ST : les avantages incluent la facilité d'installation et l'adéquation aux environnements de transmission à faible vitesse ; les inconvénients incluent la facilité de détachement et l'inadaptation au câblage haute densité.
