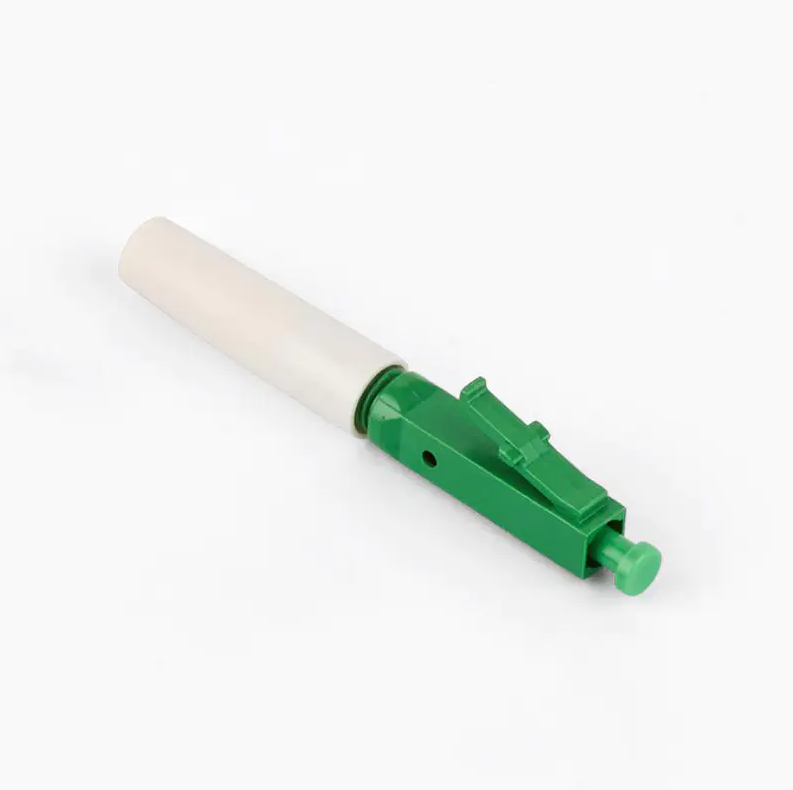

Dans le câblage réseau à fibre optique moderne, le connecteur rapide à fibre optique LC est devenu un composant essentiel de la construction FTTH (Fiber to the Home) et des centres de données en raison de sa petite taille, de ses faibles pertes et de sa facilité d'utilisation. Il permet l'épissage à froid sur site avec des outils simples, éliminant ainsi le besoin d'équipements d'épissage par fusion complexes et améliorant considérablement l'efficacité de la construction.
I. Préparation : outils et matériels requis
Avant de commencer l’installation, assurez-vous de disposer des outils professionnels suivants pour garantir la qualité de la connexion :
- Composants de connecteur rapide à fibre optique LC
- Pince à dénuder fibre optique (pince Miller)
- Dénudeur de longueur de fibre optique
- Couperet à fibre optique de haute précision
- Lingettes non pelucheuses et alcool de haute pureté
- Localisateur visuel de défauts (stylo lumineux rouge)
II. Étapes d'installation du connecteur rapide à fibre optique LC
1. Insérez le capuchon arrière
Tout d'abord, insérez au préalable le capuchon arrière du connecteur rapide pour fibre optique LC sur la fibre. C’est l’étape la plus facile à oublier ; si vous essayez de l'installer après avoir traité la fibre, vous devrez refaire le processus.
2. Dénudez le revêtement de fibre
Utilisez la pince à dénuder pour retirer la gaine extérieure et le revêtement intérieur de la fibre. Une longueur de dénudage de 40 à 50 mm est généralement recommandée. Appliquez une pression uniforme pendant ce processus pour éviter d'endommager la surface de la fibre de verre.
3. Nettoyez la fibre
Utilisez une lingette non pelucheuse imbibée d'alcool pour nettoyer la fibre nue. Cette étape est cruciale, car la moindre particule de poussière augmentera la perte d’insertion du connecteur à fibre optique.
4. Coupez la fibre
Placez la fibre nettoyée dans le dénudeur de longueur et fendez-la selon les spécifications requises par le connecteur rapide de fibre optique LC (généralement une longueur de fibre nue de 10 mm à 12 mm est requise). Utilisez un couperet de haute précision pour garantir une extrémité plate.
5. Insérer et verrouiller
Insérez soigneusement la fibre préparée dans le corps du connecteur. Lorsque vous observez une légère courbure (« micro-courbure ») dans la fibre à l'intérieur du connecteur, cela indique que la fibre est entièrement en contact avec le cœur de fibre pré-intégré. À ce stade, appuyez sur l'interrupteur de verrouillage pour sécuriser la fibre et serrez le capuchon arrière.
6. Tests de performances
Après l'installation, il est recommandé d'effectuer un test préliminaire à l'aide d'un stylo à lumière rouge. S’il n’y a aucune fuite de lumière évidente au niveau du connecteur, cela indique une épissure à froid réussie.
III. Conseils pour améliorer les performances des connecteurs rapides à fibre optique LC
Pour garantir la stabilité à long terme du réseau de fibre optique, les points suivants doivent être pris en compte lors de l'utilisation Connecteurs rapides fibre optique LC :
Protection d'extrémité : Avant l'insertion, ne laissez pas l'extrémité de la fibre entrer en contact avec un objet.
Environnement propre : Opérez autant que possible dans un environnement sans poussière pour éviter toute contamination environnementale affectant la transmission du signal.
Utilisation répétée : Bien que la plupart Connecteurs rapides fibre optique LC prend en charge plusieurs connexions, des démontages et remontages fréquents augmenteront les pertes. Il est recommandé d'effectuer la connexion en une seule fois dans la mesure du possible.
Maîtriser la bonne méthode d’installation de Connecteurs rapides fibre optique LC peut non seulement réduire les coûts de construction, mais également garantir efficacement la stabilité de la bande passante du réseau. Avec la popularisation de la technologie de communication par fibre optique, cette solution efficace d'épissage à froid devient la norme dans l'industrie.
