Dans le monde hautement connecté d’aujourd’hui, des connexions Internet rapides et stables sont devenues un élément essentiel du travail et de la vie. En tant que cœur des réseaux de communication modernes, câbles à fibres optiques ont révolutionné la transmission de données grâce à leurs performances exceptionnelles. Cependant, pour beaucoup, ils restent un domaine largement méconnu, rempli de jargon technique.

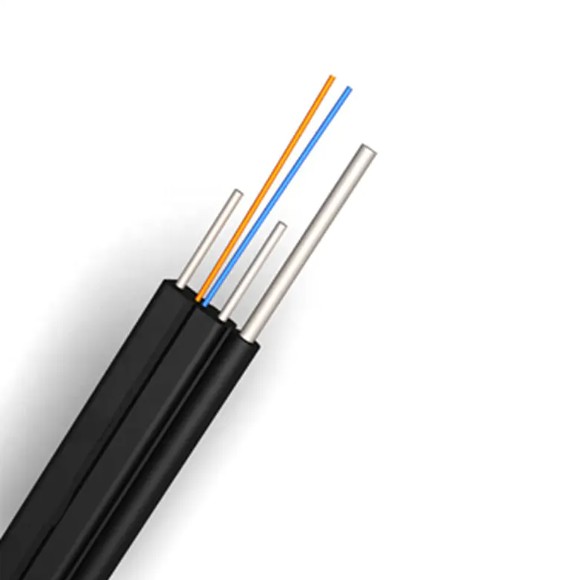

Le câble à fibre optique est un support réseau qui utilise des signaux lumineux pour transmettre des données. Contrairement aux câbles de cuivre traditionnels, qui utilisent des signaux électriques pour transmettre des informations, l'âme d'une fibre optique est composée de filaments de verre ou de plastique de haute pureté. Ces fibres transportent des données sous forme d'impulsions lumineuses. S'appuyant sur le principe physique de réflexion interne totale , les signaux optiques se propagent à des vitesses élevées dans le cœur de la fibre, les empêchant de fuir facilement même lorsqu'ils sont pliés.
Structure typique
Un câble à fibre optique typique se compose généralement des éléments suivants :
- Noyau : Situé au centre, c'est le canal de transmission du signal lumineux. La taille du cœur affecte directement le type et les performances de la fibre optique.
- Bardage : Une couche de verre adjacente au noyau avec un indice de réfraction inférieur à celui du noyau. Cette différence d'indice de réfraction confine le signal lumineux au noyau.
- Tampon : Protège le noyau et le revêtement de l'humidité et des dommages physiques.
- Membre fort : Généralement fabriqué en fibre d'aramide (comme le Kevlar), il offre une résistance à la traction pour éviter la rupture des fibres lors de l'installation.
- Veste extérieure : La couche protectrice la plus externe, généralement constituée de polyéthylène (PE) ou de chlorure de polyvinyle (PVC), protège contre la corrosion et l'abrasion environnementales.
Cette structure multicouche confère aux câbles à fibres optiques des avantages tels qu'une vitesse élevée, une large bande passante, une faible atténuation, une immunité aux interférences électromagnétiques et une transmission longue distance.
En fonction de la façon dont la lumière se propage à travers la fibre, les câbles à fibre optique peuvent être divisés en deux grandes catégories :
Câble à fibre monomode (SMF)
Le diamètre du cœur de la fibre est extrêmement petit (environ 9 microns) et la lumière se propage selon un seul mode droit, ce qui entraîne une dispersion et une distorsion minimales. Cela le rend adapté à la transmission longue distance de plusieurs dizaines, voire centaines de kilomètres. Il est couramment utilisé dans les réseaux fédérateurs de télécommunications, les réseaux métropolitains et les systèmes de communication sous-marins.
Câble à fibre optique multimode (MMF)
Le noyau de la fibre est plus épais (50 ou 62,5 microns), permettant à la lumière de se propager sur plusieurs chemins. Cela le rend relativement peu coûteux et adapté à la transmission sur de courtes distances et à large bande passante, comme dans les centres de données, les réseaux locaux et le câblage intérieur des bâtiments. Cependant, en raison de la dispersion modale, sa distance de transmission et sa bande passante sont limitées par rapport à la fibre monomode.
Pour connecter des câbles à fibre optique à des commutateurs, des routeurs ou d'autres appareils, des connecteurs et adaptateurs à fibre optique spécialisés sont nécessaires. Ces connecteurs alignent avec précision les extrémités de la fibre pour assurer une transmission fluide du signal optique.
Connecteurs SC
Le connecteur SC (Subscriber Connector) est l’un des connecteurs fibre optique les plus utilisés. Il est doté d'un boîtier carré en plastique avec une conception à encliquetage push-pull, facilitant l'installation et le retrait. Ses avantages incluent une faible perte d'insertion, une perte de retour élevée et des performances stables et fiables.
Adaptateurs fibre optique SC
L'adaptateur fibre optique SC est un composant clé pour connecter deux connecteurs SC. Il s'agit généralement d'un boîtier carré en plastique doté d'un manchon interne en céramique qui aligne précisément les cœurs de fibre des deux connecteurs SC, permettant ainsi une connexion optique. Les adaptateurs sont disponibles en simplex (connectant une fibre) ou en duplex (connectant deux fibres).
Connecteur LC
Le connecteur LC (Lucent Connector) est le choix préféré pour les environnements de câblage haute densité. Sa taille compacte, deux fois inférieure à celle du connecteur SC, lui permet d'accueillir davantage de connecteurs fibre dans le même espace. Les connecteurs LC utilisent également une conception push-pull encliquetable. En raison de leur conception compacte et de leurs excellentes performances, ils sont largement utilisés dans les environnements à espace limité tels que les centres de données et les panneaux de brassage.
Adaptateur fibre optique LC
L'adaptateur fibre optique LC est également compact et permet de connecter deux connecteurs LC. Il s'agit généralement d'une conception duplex, offrant une solution de connexion fibre haute densité et permettant d'économiser considérablement de l'espace dans l'armoire.
Connecteur FC
Le connecteur FC (Ferrule Connector) comporte une connexion filetée. Les utilisateurs font pivoter le connecteur pour le serrer, offrant ainsi une connexion très stable même dans des environnements sujets à des vibrations ou à des chocs importants. Les connecteurs FC sont couramment utilisés dans les équipements de télécommunications, les systèmes de contrôle industriels et les instruments de précision.
Adaptateur fibre optique FC
L'adaptateur fibre optique FC utilise également une connexion filetée, fournissant une plate-forme de connexion robuste pour le connecteur FC, garantissant une transmission stable du signal optique même dans des environnements difficiles.
Connecteur ST
Le connecteur ST (Straight Tip) est un connecteur doté d'un mécanisme de verrouillage à baïonnette, de forme similaire à un connecteur BNC. Il nécessite une torsion pour se verrouiller et était autrefois un type de connecteur très populaire dans les réseaux de fibre optique. Cependant, en raison de leur plus grande taille et de leur mécanisme de verrouillage moins pratique que les connecteurs SC et LC, les connecteurs ST ont été progressivement supprimés dans les nouveaux déploiements de réseaux, mais on peut encore les trouver dans certains équipements et réseaux plus anciens.
Adaptateur fibre optique ST
Les adaptateurs fibre optique ST connectent deux connecteurs ST. Leur conception à verrouillage à baïonnette garantit une connexion sécurisée et est couramment utilisée dans les équipements LAN plus anciens.
Le câble à fibre optique, avec ses performances supérieures, est devenu un élément indispensable des réseaux de communication modernes. Que vous planifiiez un réseau d'entreprise, construisiez un centre de données ou que vous soyez simplement intéressé par les technologies de communication, comprendre les différents types, structures et méthodes de connexion des câbles à fibre optique vous aidera à mieux comprendre et utiliser cette technologie puissante, fournissant ainsi une base solide pour notre vie numérique.
