Pour déterminer la capacité idéale d'un Boîte à bornes à fibre optique (FOTB) , vous devez faire correspondre le nombre de fibres, que ce soit 12 cœurs, 24 cœurs ou 48 cœurs —à votre densité d'abonnés actifs actuelle tout en permettant un Marge de croissance de 20 à 30 % pour une expansion future. Choisir la bonne capacité évite les dépenses d’investissement initiales élevées liées au surprovisionnement et évite les goulots d’étranglement techniques dus au sous-provisionnement.
Comprendre la capacité du boîtier de connexion à fibre optique
Capacité du boîtier de connexion à fibre optique fait référence au nombre maximum de cœurs de fibre que l'unité peut terminer, épisser et distribuer aux utilisateurs finaux. Cette limite physique est définie par le nombre de ports d'adaptateur (SC, LC ou FC) et l'espace interne disponible pour les plateaux d'épissure et la gestion des câbles.
Dans le moderne FTTH (Fibre jusqu'au domicile) et FTTB (Fibre jusqu'au Bâtiment) Lors de déploiements, la boîte à bornes fait office de pont entre le câble de distribution et les câbles de dérivation menant aux locaux du client. Un Boîte à bornes à fibre optique à 12 cœurs est généralement utilisé pour les petits clusters résidentiels, alors que Modèles à 48 cœurs sont la norme pour les immeubles d’appartements à haute densité ou les centres commerciaux. La capacité que vous choisissez détermine l'évolutivité et l'efficacité de la maintenance de votre réseau.

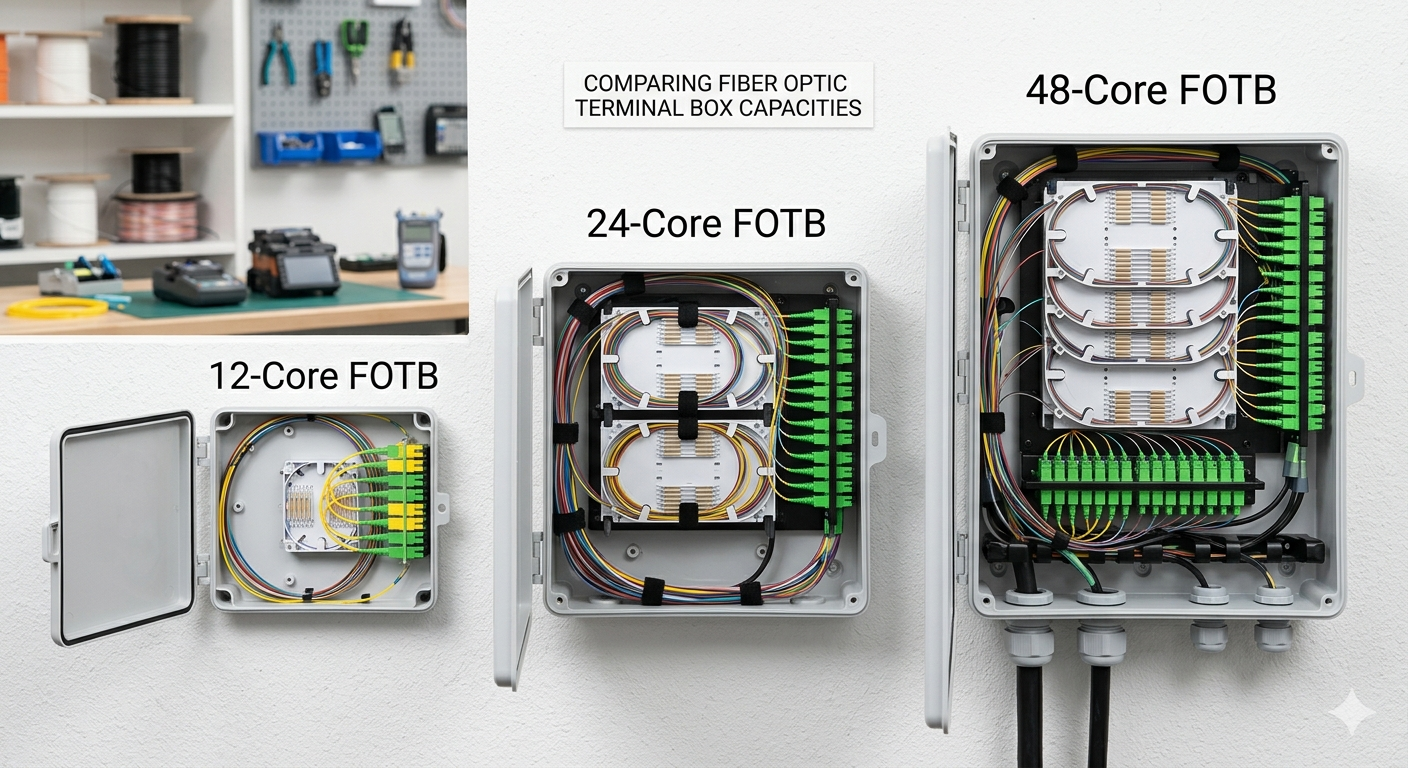

12 cœurs, 24 cœurs ou 48 cœurs : une analyse comparative
La principale différence entre ces capacités réside dans densité portuaire et empreinte spatiale , ce qui impacte directement le coût de déploiement par abonné. Le choix entre ces options nécessite un équilibre entre les contraintes spatiales et le taux de diffusion prévu de vos services de fibre.
| Caractéristique | FOTB à 12 cœurs | FOTB à 24 cœurs | FOTB à 48 cœurs |
| Unpplication typique | Villas / Zones rurales | Petits appartements | Immeubles de grande hauteur |
| Type de connecteur | SC Simplex / LC Duplex | SC Simplex / LC Duplex | LC Duplex / SC |
| Capacité du plateau d'épissure | 1x12 cœurs | 2 x 12 cœurs | 4 x 12 cœurs |
| Taille moyenne de la boîte | Petit / Compact | Moyen | Grand / Montage mural |
Comparaison des spécifications des boîtes à bornes fibre optique à 12, 24 et 48 cœurs pour la planification du réseau.
Facteurs clés pour déterminer la capacité du boîtier de connexion à fibre optique
Densité d'abonnés est la mesure la plus critique lors du calcul de la capacité nécessaire pour votre boîte à bornes. Vous devez effectuer une étude de site pour identifier le nombre total de foyers ou de bureaux dans un rayon de 50 mètres du point d'installation proposé.
1. Tarifs d'abonnement actuels et futurs
Toujours installer 25 % de capacité en plus que vos « leads chauds » actuels suggèrent pour tenir compte de la croissance organique du réseau. Si vous avez 10 clients intéressés aujourd'hui, un Boîte à bornes à fibre optique à 12 cœurs Cela peut sembler suffisant, mais cela ne laisse aucune place à l’erreur ou à l’inscription des futurs voisins. Dans ce scénario, un Boîte 24 cœurs fournit un tampon beaucoup plus sûr.
2. Type de connecteurs fibre (SC vs LC)
Utilisation Adaptateurs LC Duplex peut effectivement doubler la capacité d'une empreinte de boîte à bornes standard par rapport à Adaptateurs SC . Si votre espace d'installation physique est limité (par exemple, un placard utilitaire exigu), vous pouvez atteindre une densité de 48 cœurs dans un boîtier de 24 cœurs en passant aux connecteurs LC.
3. Architecture réseau (P2P vs PON)
Réseau optique passif (PON) les architectures utilisent souvent des séparateurs à l'intérieur du Boîte à bornes à fibre optique , ce qui modifie considérablement l'espace interne requis. Si vous placez un répartiteur PLC 1:16 à l'intérieur de la boîte, un Boîte 24 cœurs est la taille minimale recommandée pour gérer la fibre d'entrée, le module répartiteur et les 16 câbles de dérivation de sortie sans dépasser la taille minimale recommandée. rayon de courbure des fibres .
Pourquoi le boîtier de connexion à fibre optique à 24 cœurs est le « point idéal »
Le Capacité de 24 cœurs offre le meilleur équilibre entre le coût du matériel et la polyvalence d'installation pour les environnements suburbains et urbains. Il est suffisamment grand pour accueillir des répartiteurs et offre un potentiel de croissance important, mais suffisamment petit pour être monté sur des poteaux électriques sans résistance excessive au vent.
- Rentabilité : Le price difference between a 12-core and 24-core box is often less than 15%, yet it provides 100% more capacity.
- Simplicité opérationnelle : Les techniciens peuvent standardiser un type de boîtier pour la plupart des immeubles résidentiels, réduisant ainsi le besoin d'un inventaire varié de pièces de rechange.
- Flexibilité de fractionnement : A Boîte 24 cœurs peut facilement accueillir deux répartiteurs 1:8 ou un répartiteur 1:16 avec suffisamment d'espace pour le jeu du câble.
Défis techniques des boîtiers haute capacité (48 cœurs et plus)
Gestion des câbles devient exponentiellement plus difficile à mesure que le nombre de fibres augmente jusqu'à 48 cœurs et au-delà. Un routage incorrect dans un environnement à haute densité Boîte à bornes à fibre optique conduit à des pertes de macro-flexion, qui peuvent dégrader le signal pour des dizaines de clients simultanément.
Lors du déploiement Boîtes de 48 cœurs , assurez-vous que l'unité présente :
- Plateaux d'épissure indépendants : Au moins quatre plateaux séparés pour isoler différents faisceaux de fibres.
- Systèmes d'étiquetage clairs : Cartes d'identification intégrées pour chaque port pour éviter les erreurs du technicien pendant la maintenance.
- Presse-étoupes robustes : Le ability to secure large-diameter distribution cables and up to 48 individual drop cables without compromising the Indice d'étanchéité IP65 ou IP67 .
Scénario réel : Choisir la capacité d'un appartement de 30 logements
Pour un immeuble de 30 logements, un Boîte à bornes fibre optique à 48 cœurs est le seul choix logique pour garantir une disponibilité du service à 100 % et une pérennité. Alors qu'un Boîte 24 cœurs est moins cher, cela laisserait 6 unités sans possibilité de service, nécessitant une installation secondaire ultérieure qui coûterait le triple de l'économie initiale.
Foire aux questions (FAQ)
Puis-je mettre à niveau un boîtier à 12 cœurs vers un boîtier à 24 cœurs plus tard ?
Non, Capacité du boîtier de connexion à fibre optique est généralement fixé par le châssis physique et le panneau d'adaptateur. La mise à niveau nécessite de remplacer le boîtier entier et de reconnecter toutes les connexions existantes, ce qui entraîne un temps d'arrêt important du service. Il est toujours préférable de surprovisionner légèrement dès le départ.
Le nombre de fibres affecte-t-il l'indice IP de la box ?
Indirectement, oui. Comme le le nombre de noyaux augmente , le nombre de ports de sortie pour les câbles de dérivation augmente. Si le Boîte à bornes à fibre optique n'est pas conçu avec des joints de haute qualité pour 48 câbles individuels, il est plus sujet à la pénétration d'humidité qu'un boîtier plus petit à 12 conducteurs avec moins d'ouvertures.
Quel est l'impact de l'utilisation de connecteurs LC dans un boîtier à 48 cœurs ?
Utilisation Connecteurs LC Duplex permet de réaliser 48 cœurs dans un espace physique habituellement réservé à 24 connecteurs SC. Il s'agit d'une solution « haute densité » idéale pour les centres de données ou les salles de télécommunications bondées où l'espace mural est limité.
Liste de contrôle finale pour sélectionner votre boîte à bornes fibre optique
Avant de finaliser votre achat, utilisez cette liste de contrôle pour vous assurer que Capacité du boîtier de connexion à fibre optique correspond parfaitement aux exigences de votre projet :
- Nombre total d'abonnés potentiels : Comptez tous les points de connexion possibles.
- Tampon d'extension : Ajoutez 20 % à votre nombre total.
- Exigences du répartiteur : Assurez-vous que le boîtier dispose d'emplacements dédiés pour les répartiteurs PLC si vous utilisez PON.
- Environnement : Choisissez des boîtiers extérieurs (IP65) pour un montage sur poteau ou au mur.
- Type de fibre : Faites correspondre les pigtails internes (G.652D ou G.657A) à votre câble de distribution.
Résumé : Déterminer Capacité du boîtier de connexion à fibre optique est un compromis entre le coût et la pérennité. Tandis que Boîtes à 12 cœurs répondre aux besoins ruraux et Boîtes de 48 cœurs gérer la densité urbaine, le Boîte à bornes fibre optique à 24 cœurs reste la norme de l'industrie pour la plupart des déploiements FTTH en raison de sa flexibilité et de sa gestion efficace des câbles.
